光束偏移器通過精確傾斜玻璃窗，使穿過的光線發生橫向偏移。標準產品的通光孔徑范圍為 9 毫米至 33 毫米。角位置精度高，通常為 +/-5 至 8% ，快速轉換時間通常為 1.2 至 1.35 毫秒，低噪音，30cm 處通常為 20 至 22dBA，完全預校準，頻率為 50 和 60Hz，最高溫度可達 75°C用于投影系統、3D 打印、相機、計量和光耦合的擴展像素分辨率執行器。
我們一站式供應各種類型的，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們的產品經理！

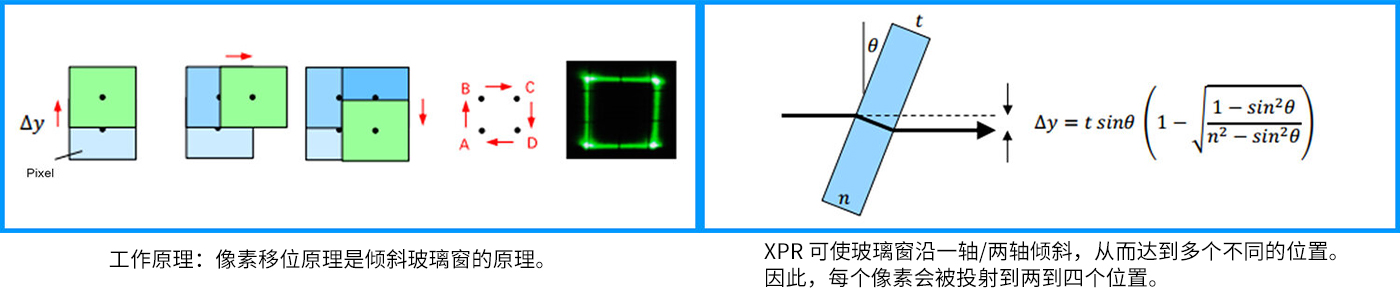

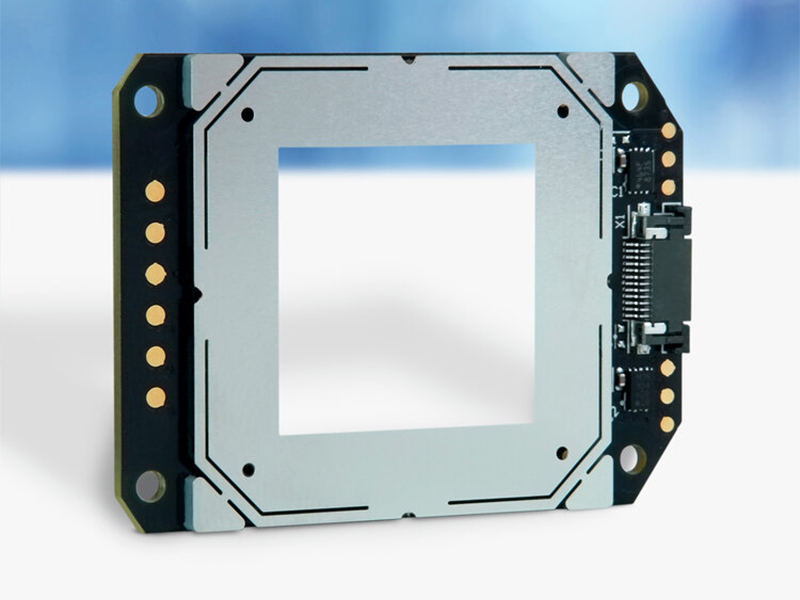

XPR 是擴展像素分辨率的 2 位和 4 位執行器。通過精確傾斜玻璃窗，使穿過的光線發生橫向偏移。標準產品的通光孔徑范圍為 9 毫米至 33 毫米。
4位置執行器的主要特點：
角位置精度高，通常為 +/-5 至 8%
快速轉換時間通常為 1.2 至 1.35 毫秒
低噪音，30cm 處通常為 20 至 22dBA
完全預校準，頻率為 50 和 60Hz，最高溫度可達 75°C
應用：
3D 打印
相機（超分辨率成像）
計量學
光耦合

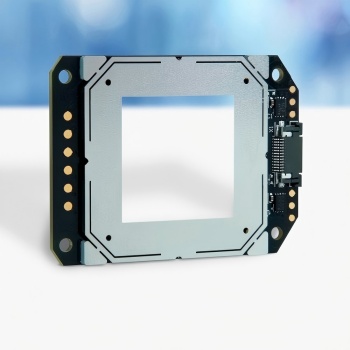

XPR-20 是一款擴展像素分辨率的 4 位置執行器。其通光孔徑約為 20 毫米，設計用于德州儀器 (TI) 0.47 英寸 DMD，并兼容 ECD 和 Pico 芯片組。
主要特點：
高角度位置精度，通常為+/-<5％
快速轉換時間，通常小于 1.2 毫秒
低噪音，30cm 處通常小于 20 dBA
完全預校準，頻率為 50 和 60Hz，最高溫度可達 75°C
應用：
除了投影儀中 50 或 60Hz 的使用情況外，XPR-20 還可以在經過校準的 DC 模式下使用，以執行不同的移位模式。
其他應用包括：
3D 打?。ǚ直媛侍岣吆?或平滑）
相機（超分辨率成像）
計量學

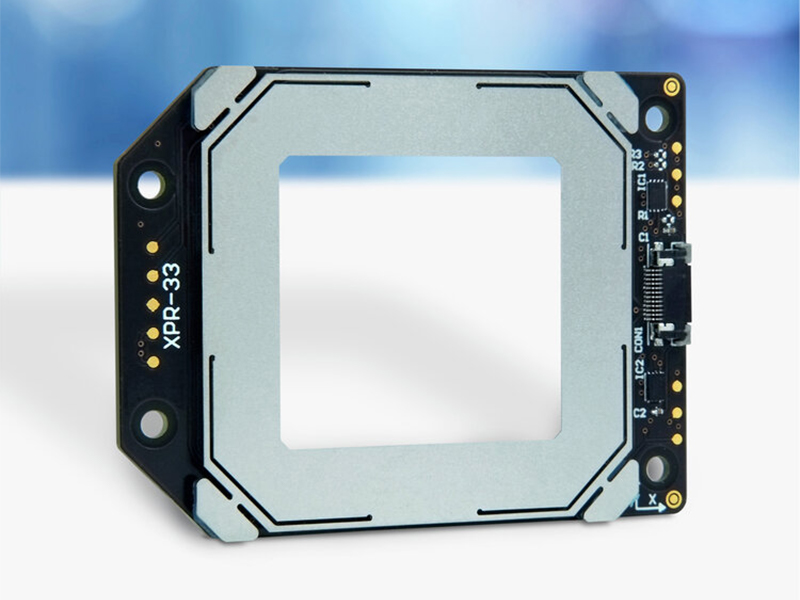

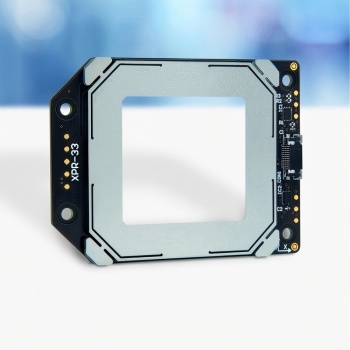

XPR-33 是一款擴展像素分辨率的 4 位置執行器。其通光孔徑約為 33 毫米，設計用于與德州儀器 (TI) 0.65 英寸 DMD 配合使用，可將圖像分辨率從原生 1080P 翻倍至 4k。
主要特點：
角位置精度高，通常為 +/-8%
快速轉換時間通常為 1.35 毫秒
低噪音，30cm 處通常小于 22dBA
完全預校準，頻率為 50 和 60Hz，最高溫度可達 75°C
應用：
除了投影儀中 50 或 60Hz 的使用情況外，XPR-33 還可以在經過校準的 DC 模式下使用，以執行不同的移位模式。
其他應用包括：
3D 打印（分辨率提高和/或平滑）
相機（超分辨率成像）
計量學

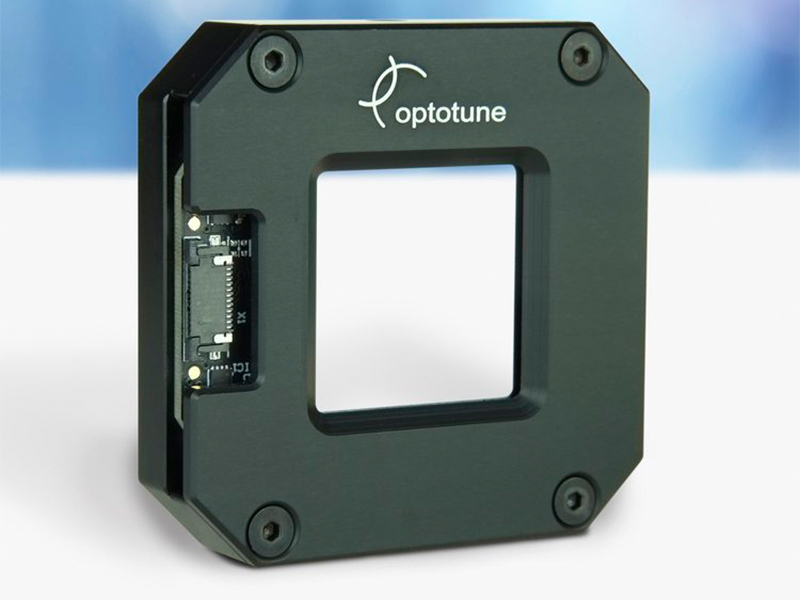

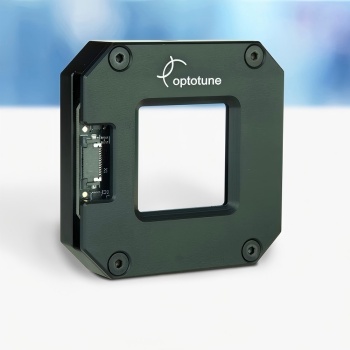

BSW-20光束位移器通過精確傾斜玻璃窗來橫向移動光線。在成像系統中，這可以將分辨率提高 4 倍。其典型應用不僅包括攝像頭和投影系統，還包括光纖耦合、3D 打印和計量等非成像應用。
主要特點：
快速轉換時間（1 毫秒）
高度可靠，適合連續運行
標準版本支持高達 4.8 μm 的光束位移（支持單色相機中的 9.6 μm 像素大小和彩色相機中的 4.8 μm 像素大?。?/p>
應用
當較小的像素或較大的傳感器不可用或太昂貴時，提高分辨率。
投影儀
超分辨率成像
3D打印
監視
顯示器檢查
計量學
在下圖中，我們比較了不同示例中 BSW-20 所達到的分辨率。所有示例均使用帶有 CMOS 傳感器的標準相機，并將 BSW-20 放置在 35 毫米鏡頭和圖像傳感器之間。

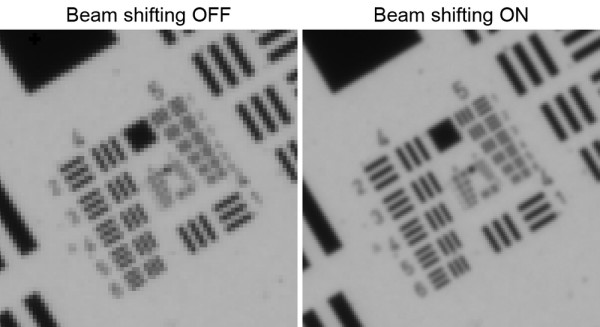

單色相機+40%橫向分辨率
分辨率從 198 lp/mm（USAF 組 4 元件 4）增加到 280 lp/mm（USAF 組 5 元件 1），遠遠超出了此相機（IMX183）的奈奎斯特極限 208 lp/mm

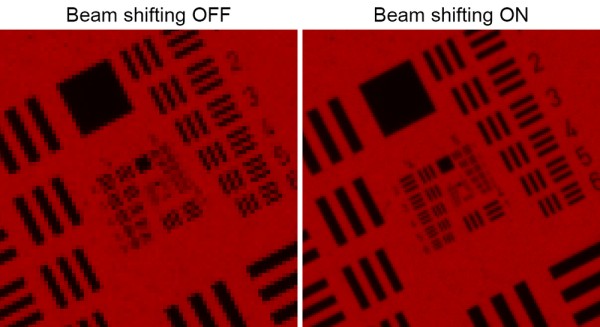

彩色相機+100%橫向分辨率
分辨率從 65 lp/mm（USAF 組 3 元件 4）增加到 130 lp/mm（USAF 組 4 元件 4），接近此相機（IMX265）的奈奎斯特極限 145 lp/mm，從而可以在所有三個顏色通道上實現全分辨率。

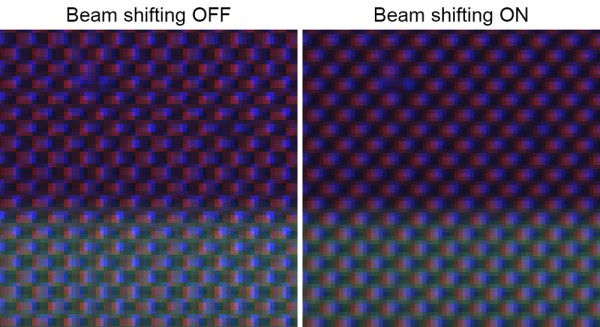

顯示器檢查
上述應用于顯示器檢測的示例表明，所有色彩通道的分辨率越高，彩色顯示器上的缺陷檢測就越容易。您能發現缺失的兩個紅色像素嗎？
數據報告：BSW-20測試數據

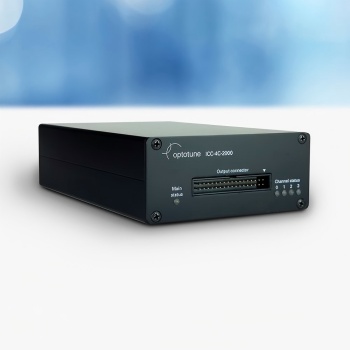

ICC-4C 四通道控制器（ICC-4C-500 和 ICC-4C-2000）可同時控制最多4臺設備。
主要特點：
USB、以太網（帶 PoE+）、I2C、UART 和 0-10 V 模擬（16 位）通信接口
信號發生器（正弦波、矩形波、三角波、鋸齒波、脈沖波、階梯波）
觸發輸入和觸發輸出選項
簡單模式命令串行協議
工業級全天候運行
適用于 Windows 10 的Cockpit 軟件（通過 USB 或以太網）
Python 和 C# 的軟件 SDK
控制器通過了 RoHS、REACH 和 CE 認證。
ICC-4C-500控制器
該控制器與液體鏡頭EL-16-40、EL-10-30和EL-12-30系列兼容。
對于需要堅固耐用的工業控制器來滿足全天候運行要求的機器視覺客戶來說，它是理想的選擇
4 個獨立通道（每個通道 +/-500 mA）
I2C 傳感器讀數，例如用于溫度補償（"焦點功率模式"）
ICC-4C-2000控制器
該控制器與 XPR、FMR-20、BSW-20以及多個需要大電流的原型兼容。
4 個獨立通道（每個通道 +/-2A）
