超透鏡(Metalens)是指具有超越衍射極限的聚焦能力和捕捉光信號的能力的透鏡，是一種二維平面透鏡結構，利用人造亞波長單元結構在傳統介質上進行波前調控的光學器件，超透鏡擁有體積更薄、重量更輕、成本更低、成像更好、更易集成的優點，為緊湊集成的光學系統提供了潛在的解決方案。并且可通過調整結構的形狀、旋轉方向、高度等參數實現對光的偏振、相位和振幅等屬性進行調控。其特點是可以彌補普通透鏡受衍射極限的限制，相比普通透鏡，超透鏡體積更小、重量更輕、成本更低、一致性更好。一片超透鏡就能替代多片傳統透鏡，因此超透鏡可以廣泛應用在攝影攝像、AR/VR、航空航天、智能汽車、顯微成像、以及無人機和機器人領域。
我們一站式供應各種類型的平面透鏡，超透鏡，超構透鏡，衍射透鏡，微透鏡，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們的產品經理！

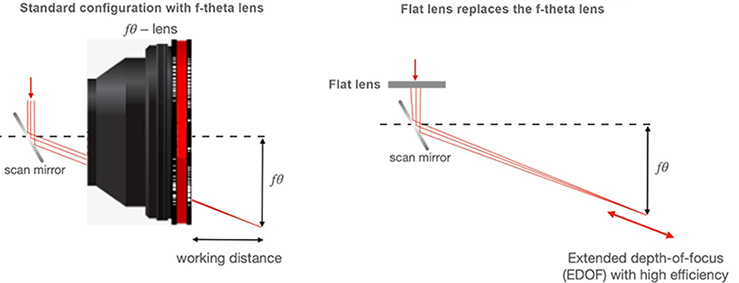

我們的平面透鏡非常適合激光加工，它們提供了很長的焦深，可以很容易地精確標記各種非平面的物體。無論你是需要用序列號標記金屬零件，還是需要將塑料零件焊接在一起，這個鏡頭都會讓工作變得簡單，它是新一代超輕、低成本、高性能的超透鏡。我們的鏡頭非常適合需要在長焦深上獲得高分辨率的應用。每個鏡頭都很小巧，很容易集成到您的系統中。它還可定制任何激光波長和光束直徑，非常適合您的需求。我們的鏡頭通過光刻工藝精心制作，每次都能提供最佳效果。使用我們的透鏡，您可以體驗到各種激光加工的精度、質量和可靠性的提高。我們創造了一種先進的光學表面設計技術，能夠?qū)崿F(xiàn)超輕、低成本和高性能的超透鏡。我們?cè)诠鈱W(xué)設計和高精度批量制造方面的專業知識使我們能夠提供傳統折射、衍射或超透鏡方法無法實現的光學性能和能力。
平面透鏡非常適合激光加工，它們提供了很長的焦深，可以輕松精確地標記各種非平面物體。無論你是需要用序列號標記金屬零件，還是需要將塑料零件焊接在一起，這個鏡頭都會讓工作變得簡單。
該鏡頭具有以下優點：
擴展焦深（>75 mm）
出色的PSF性能
超低輪廓
低成本、大批量生產
可定制任何激光波長的平面透鏡
耐受高激光通量
規格：
| 光學規格 | |
| 波長 | 1064nm |
| 焦距EFL | 195-270mm |
| 焦深DOF（擴展） | 75mm |
| 透鏡直徑 | 3mm |
| 傳輸效率 | >90% |
| 耐受高激光功率 | |
| 機械規格 | |
| 直徑 | 3mm |
| 厚度 | <1mm |
| 重量 | <1克 |
| PSF光斑大?。‵WHM） | |
| 距鏡頭195mm | 78μm |
| 距透鏡225mm | 103um |
| 距鏡頭270mm | 98um |

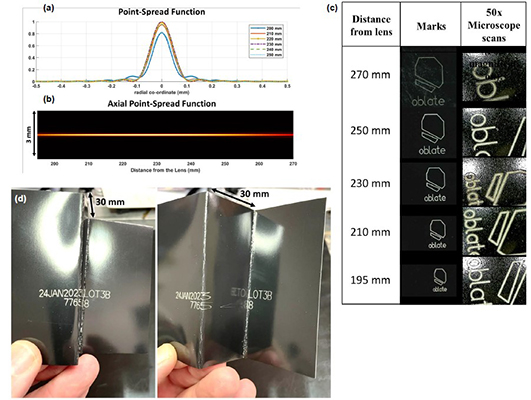

超長焦深（EDOF）平面透鏡的性能如下圖所示。在圖 (a) 中，計算得出的點散射函數（PSF）顯示了擴展焦深范圍內的良好聚焦效果。計算出的 Point-spread function (PSF) 與鏡頭距離的函數關系也顯示在圖中。圖 (c) 右側顯示了距離鏡頭 195 - 270mm的標準黑卡標記測試以及標記的顯微鏡放大（50倍放大率）。目標距離發生變化時沒有進行重新對焦。雖然由于工作距離的原因，標記的大小有所變化，但光斑的大小保持一致。在圖最下方的照片中，在一張折疊的卡片上進行了標準黑卡標記測試，卡片的兩個表面相距30mm。兩個表面上的標記都清晰明確。
訂購號：
STOB-EDF-WW-XX-YY
WW : 波長（Wavelength）
XX : 焦距 (EFL)
YY :焦深（Depth of field）
例如：STOB-EDF-1064-195-55
波長 = 1064nm
EFL =>195mm
焦深 = 55mm
下表顯示了我們的一些產品參數的范圍：
| 波長 | EFL | DOF | 直徑 | 光斑大小 |
| 355 nm | 25 - 100 mm | 25, 50 mm | 3 - 6 mm | 25 - 250 um |
| 532 nm | 25 - 100 mm | 25, 50 mm | 3 - 6 mm | 25 - 250 um |
| 1064 nm | 25 - 100 mm | 25, 50 mm | 3 - 6 mm | 25 - 250 um |
| 10.6 um | 25 - 100 mm | 25, 50 mm | 3 - 6 mm | 50 - 250 um |
訂購超透鏡時，請告訴我們您對激光波長、有效焦距、焦深、光束直徑、聚焦光斑直徑和數量的要求。

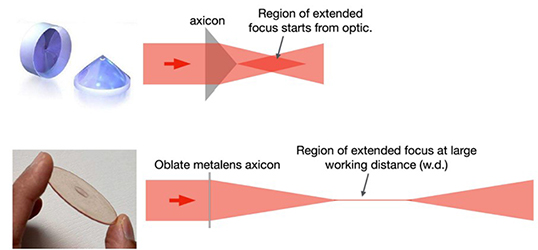

我們是軸錐超透鏡的獨家制造商，適用于需要在擴展焦深上獲得高分辨率的應用。應用包括激光打標、機械加工、焊接、顯微鏡、成像和眼科。
這種鏡片具有以下優點：
擴展聚焦深度（例如，>70mm）
不需要緩慢且昂貴的調焦結構
相對于傳統軸錐鏡更長的工作距離（可能大于250mm）
在擴展焦深 (DOF) 范圍內峰值強度均勻
高效率和衍射極限光斑尺寸。
低成本、?。?1mm）和輕（1g）
可定制任何激光波長和光束直徑
耐受高激光通量
以下透鏡規格代表了我們的軸錐超透鏡的技術能力。其他規格請聯系我們。
| 產品型號 | STOB-1064-6-280 |
| 波長 | 1064nm |
| 直徑 | 6mm |
| EFL | 280mm |
| DOF (extended) | 50mm |
| 光斑直徑 (FWHM) | <67 μm |
| 光軸方向光強變化 | +/- 10% |

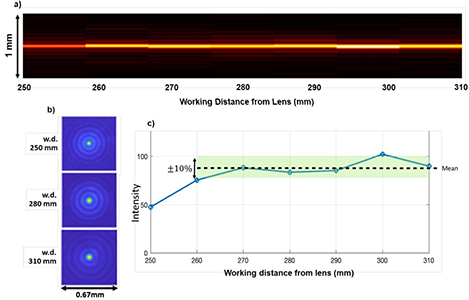

實驗數據
a） 軸向點擴散函數
b） 距透鏡三個距離處的點擴散函數，
c） 軸上光斑的峰值強度。沿工作距離的變化為+/-10%
| 零件編號 | STOB-10.6-8-64 |
| 波長 | 10.6μm |
| 直徑 | 8mm |
| EFL | 64mm |
| DOF（擴展） | 16mm |
| 光斑大小（FWHM） | <85μm |

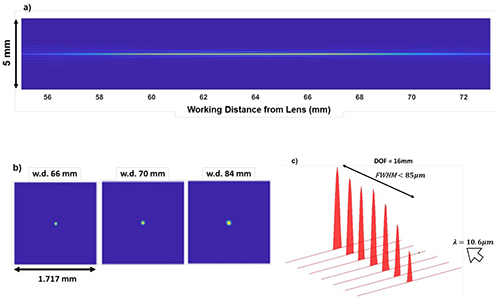

實驗數據和軟件仿真
a） 軸點擴散函數的軟件仿真
b） 點擴散函數在距透鏡三個距離處的實驗數據
c） 實驗數據顯示了測量的焦深和光斑大小的FWHM。
我們?cè)O(shè)計并制造了一種超低輪廓衍射超透鏡，適用于需要擴展視野的應用。該技術具有以下優點：
80度視野
出色的PSF性能
超低TTL（<2.5毫米）
低成本、大批量生產
可定制任何波長
以下鏡頭規格代表了我們的紅外超透鏡技術能力。請聯系我們了解定制要求和設計能力。
STOB系列大視場紅外TOF超透鏡技術參數
| 光學規格 | |
| 波長 | 850納米 |
| 焦距EFL | 1.5mm |
| 視場FOV | 80度 |
| 光斑大?。‵WHM） | 衍射極限 |
| 透鏡直徑 | 0.42毫米 |
| 傳輸效率 | >90% |
| 機械規格 | |
| 直徑 | 0.42mm |
| 厚度 | <1mm |
| 重量 | <1克 |
| 光斑大?。‵WHM） | |
| 0度 | 7.3um |
| 40度 | 10.7um |
| 80度 | 22.4um |

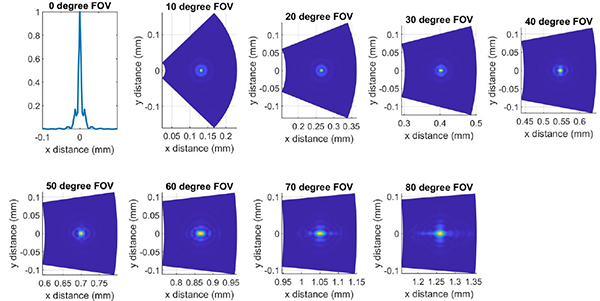

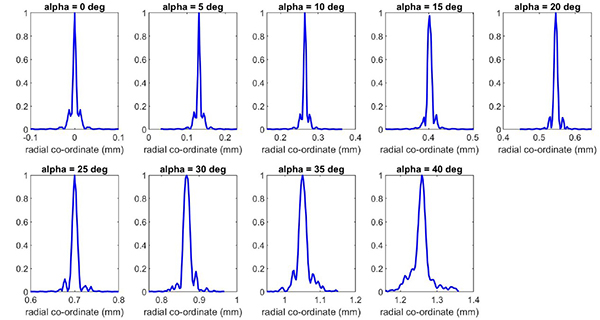

大視場TOF超透鏡的性能如下所示，點擴散函數（PSF）在850nm處。PSF在80度的整個視場中顯示出高性能聚焦。
訂購號：
STOB-LFV-WW-XX-YY
WW : 波長
XX : 焦距 (EFL)
YY : 視場(FOV)
示例：
STOB-LFV-1064-2-70
Wavelength = 1064nm
EFL = 2mm
FOV = 70 degree
我們?cè)O(shè)計并構建了一個自由形式的衍射微透鏡陣列，適用于3D積分成像的多種應用，包括：
防偽技術
物理安全
3D顯示
光場相機
波前傳感器
光纖耦合

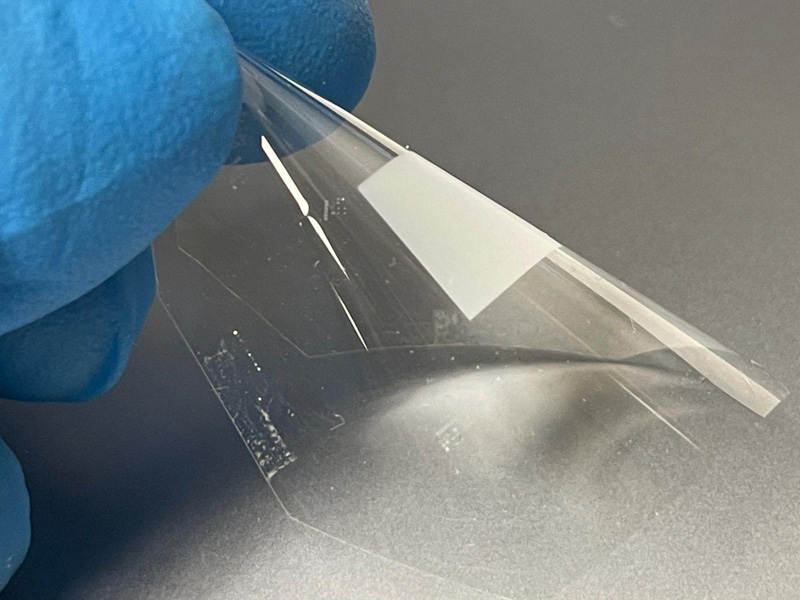

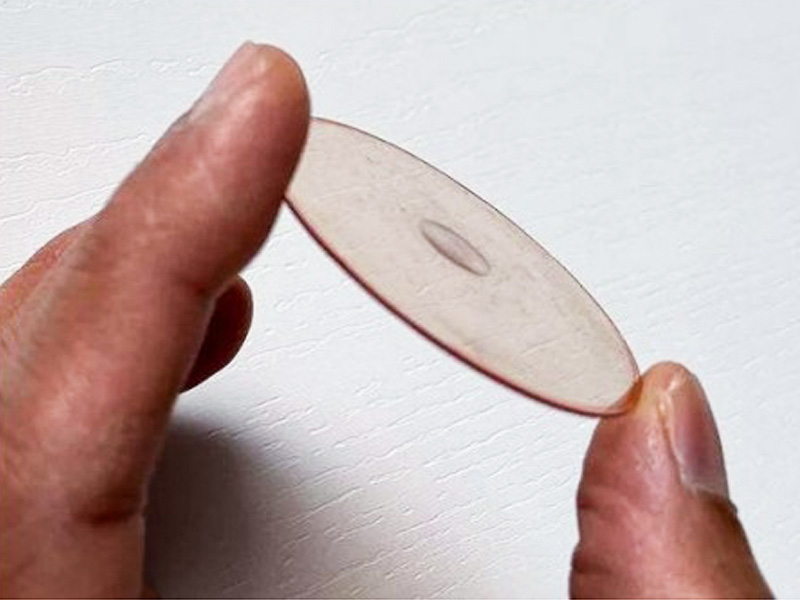

用于成像應用的柔性基板上的聚合透鏡的微透鏡陣列。 （微透鏡間距=70μm，f數：f/0.5，基板厚度40μm）
使用超透鏡微透鏡陣列和高分辨率彩色打印演示的整體成像。當印刷品加上微透鏡陣列傾斜時，三維圖案和顏色發生變化。此演示在文檔安全方面有應用。
STOB系列超透鏡技術的主要優勢：
低f#（0.5及以上）
擴展焦深，堅固耐用
可見光、近紅外或長波紅外的寬帶性能
100%填充因子
具有超低外形的靈活設備
使用納米壓印光刻技術實現低成本、大批量生產
簡化對齊
