我們提供的激光功率計系列產品具有國際領先的抗激光破壞水平,可以記錄激光脈沖序列串的各脈沖能量,可對光纖輸出和管芯直接輸出的半導體激光器進行全參數測試,可廣泛應用于工業加工、國防科研、醫療和教學等領域的激光功率測試。
我們一站式供應各種類型的激光功率計,激光能量計,激光功率能量計,光電式激光功率計,便攜式激光功率計，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們的產品經理！
功率和能量是激光的兩個基本參數，激光功率和能量的測量一直是激光參數測量中最基本的測量工作，激光功率計和能量計主要用于測量光源的輸出，無論光發射來自弱光源（如熒光）還是來自高能脈沖激光，功率計和能量計都是實驗室、生產部門或工作現場等各種應用中不可缺少的工具。雖然功率計和能量計是分別提供的，但隨著能夠適用大量不同類型的光學傳感器的通用型儀表盤或顯示裝置的發展，它們也被合起來稱作單獨的一類儀器——功率和能量計，或PEM。儀器所采用的光學傳感器的類型，決定了其能測量光功率還是光能量，通常單位分別瓦特（W）或焦耳（J）。其中激光功率計通常用于測量激光功率和穩定性。能夠測量連續波（CW）或者重復脈沖光源，其所使用的傳感器通常是熱電堆或光電二極管。而激光能量計則通常用于測量脈沖激光，即單脈沖或者重復脈沖光源，其所使用的傳感器包括熱釋電、熱電堆，或者帶有專門為測量脈沖光源而設計的電路的光電二極管。
作為國際領先的激光器系統設計與生產商，我們制造激光功率測量儀器，具有測試準確、使用便捷等特點，充分滿足客戶對激光功率測量和分析的實際需求，被廣泛應用于科研、教學、醫療、工業等各個領域。使用激光功率計時，所測功率不可超出功率計量程。

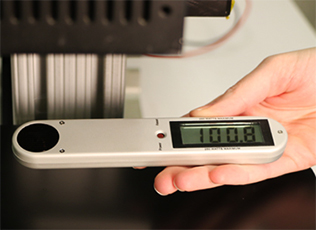

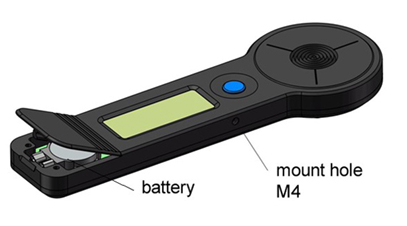

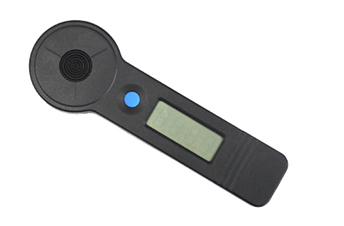

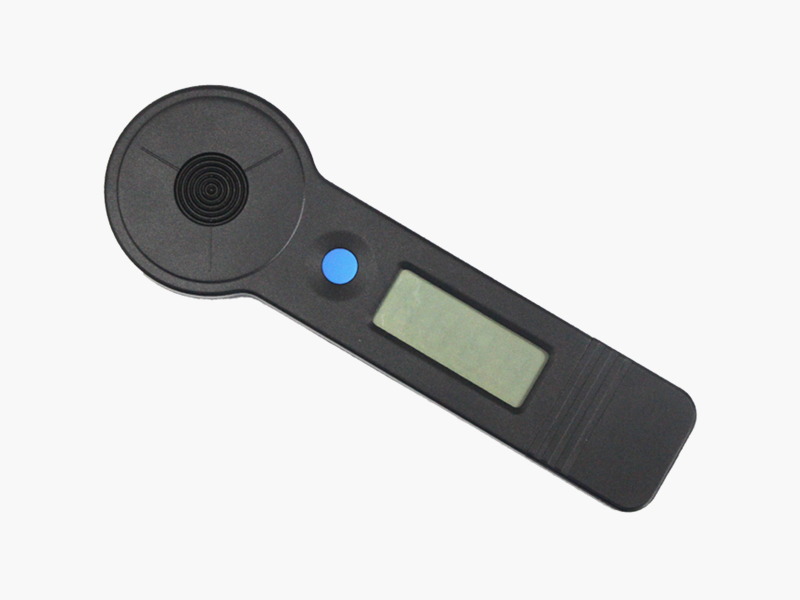

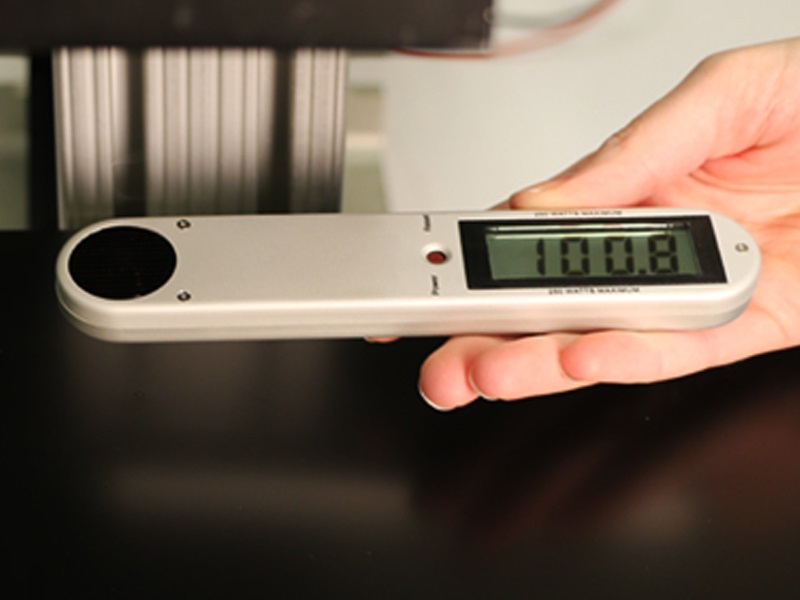

創新型便攜式手持激光功率計提供了無與倫比的方便，用于測量1-250瓦的激光功率水平!
我們的功率計激光測量使用快捷簡便，手持功率計價格低、擺脫笨重的缺點具有重量輕，兩片式熱電堆功率計和探針，或者傳統"肉類溫度計"探針。非常適合工業、科學和醫療應用，當構建你自己的系統以及作為系統工具時候可以用來確保你的激光系統在任何時候具有最大的效能。
設計用于測量1-250W功率等級，功率計可測量從紫外到遠紅外的輸出功率。是測量準分子、氬離子、半導體、YAG和CO2激光器（僅舉幾例）性能的理想工具。
自動數據保持和自動量程使功率計易于使用，簡單的插入傳感器到激光光束中并固定幾秒鐘，易讀的LCD屏將顯示準確的激光平均功率的測量值。僅簡單的推下重置鍵，功率計就可以準備好下次的測量。
特點:
波長范圍: 190nm – 11um
迷你尺寸
高準確
瞬時再次使用
易讀數字顯示
自動數字保持
自動量程
自動關閉
長壽命鋰電池
聲響信號
規格參數：
| 產品型號 | PMS-250 |
| 測量范圍 | 1-250W |
| 分辨率 | 0.1W |
| 波長范圍 | 190nm – 11um |
| 校準個別波長1 | 10.6um |
| 吸收系數1（190nm–1.1um和9-11um） | 0.96-0.99 |
| 吸收系數1 （190nm – 1.1um） | 0.93-0.99 |
| 準確度 | ±5% |
| 光斑直徑 | 22mm |
| 固定測量時間 | <4秒 |
| 最大允許輸入功率 (單一應用) | 300W |
| 最大平均功率密度2 | 20kW/cm2 |
| 最大峰值能量密度3 | 1J/cm2 |
| 目標最大溫度 | 180oC |
| 典型每度量目標上升溫度 | 0.4oC/W |
| 典型電池壽命 | 5 年 (25,000 讀數) |
| 電池類型 | 3xCR2025 鋰 |
| 自動關閉時間 | 25 sec |
| 數據保持時間 | 15 sec |
| 外形尺寸 | 159x30x12mm |
| 重量 | 80g |
1每個測量頭都配有典型吸收曲線
2超過上述值可能引起涂層損壞
3用于脈沖激光器和50usec脈寬

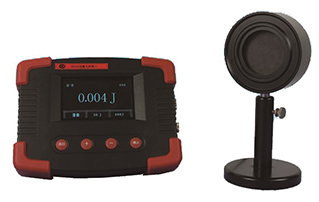

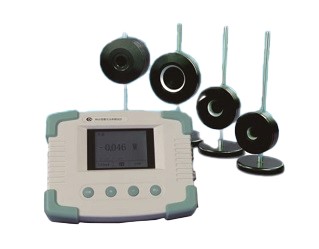

熱電式激光功率計的測頭為TP100型?？膳cTS系列和HS系列的所有探頭兼容，可通過USB連接PC。具有數據記錄、遠程控制、利用采樣軟件繪制趨勢圖、趨勢圖、統計和平均函數、長期穩定性測量等功能。該功率計能準確測量各種激光功率，配有PC軟件存儲測量數據，內置便攜式可充電電池，操作方便。
| 產品 | 圖片 | 型號 | 功率范圍 | 主要特點 |
| STC-TS系列(寬波段) |  | STC-TS2+TP100 | 2mW-2W | 1.光譜范圍：0.19-25μm 2.損傷閾值：15KW/cm2 3.功率測量范圍：2mW-15W 4.探測直徑：22mm 5.SMA905/FC光纖轉換接頭（可選） |
| STC-TS5+TP100 | 5mW-5W | |||
| STC-TS15+TP100 | 10mW-15W | |||
 | STC-TS35+TP100 | 10mW-35W | 1.光譜范圍：0.19-25μm 2.損傷閾值：40KW/cm2 3.功率測量范圍：10mW-50W 4. 探測直徑：22mm 5. SMA905/FC光纖轉換接頭（可選） | |
| STC-TS50+TP100 | 10mW-50W | |||
 | STC-TS100+TP100 | 0.5W-100W | 1.波長范圍:0.19 -20μm 2.損傷閾值:45KW/cm2 3.功率測量范圍:0.5W-200W 4.探測直徑:25mm | |
| STC-TS200+TP100 | 0.5W-200W | |||
| STC-HS系列(高精度) |  | STC-HS1+TP100 | 100μW-1W | 1.光譜范圍：0.19 -15μm 2.損傷閾值：1.5KW/cm2 3.功率測量范圍：100μW-5W 4.探測直徑：9mm 5.SMA905/FC光纖轉換接頭（可選） |
| STC-HS5+TP100 | 500μW-5W | |||
| 手持式功率計 |  | STC-HP2 | 10mW-2W | 1.光譜范圍：0.19-25μm 2.損傷閾值：40kW/cm2 3.功率測量范圍：10mW-50W 4.有效面積直徑：22mm |

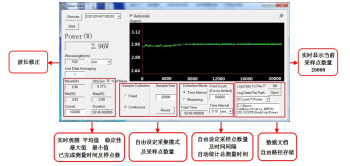

熱電式功率計測量結果

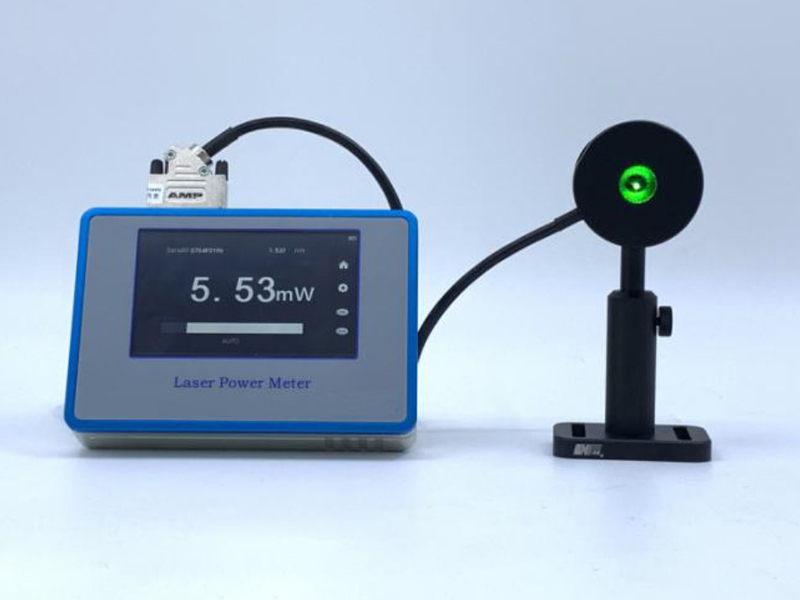

光電式激光功率計可以精確的測量各種連續激光功率，且靈敏度高，穩定性好，不受外界環境溫度影響，操作簡單，內置充電電池可以完全便攜。
| 圖片 | 型號 | 功率范圍 | 主要特點 | |
| STC-PD-350系列 高精度 |  | STC-PD100-350+TP100 | 1nW~100mW | 1.波長范圍:350 -1100nm 2.功率測量范圍:1nW-1000mW 3.探測直徑:9.5mm 4.SMA905/FC光纖轉換接頭（可選） |
| STC-PD1000-350+TP100 | 1nW~1000mW | |||
| STC-PD-350T系列 超薄設計 |  | STC-PD100-350T+TP100 | 1nW~100mW | 1.波長范圍:350 -1100nm 2功率測量范圍:1nW-1000mW 3.探測直徑:10*10mm 4.探測厚度:6mm / 10mm |
| STC-PD1000-350T+TP100 | 1nW~1000mW | |||
| STC-PD-200系列 超小型設計 |  | STC-PD20-200+TP100 | 1nW-20mW | 1.波長范圍:200 -1100nm 2功率測量范圍:1nW-1000mW 3.探測直徑:9.5mm 4.SMA905/FC光纖轉換接頭（可選） |
| STC-PD1000-200+TP100 | 1nW-1000mW |

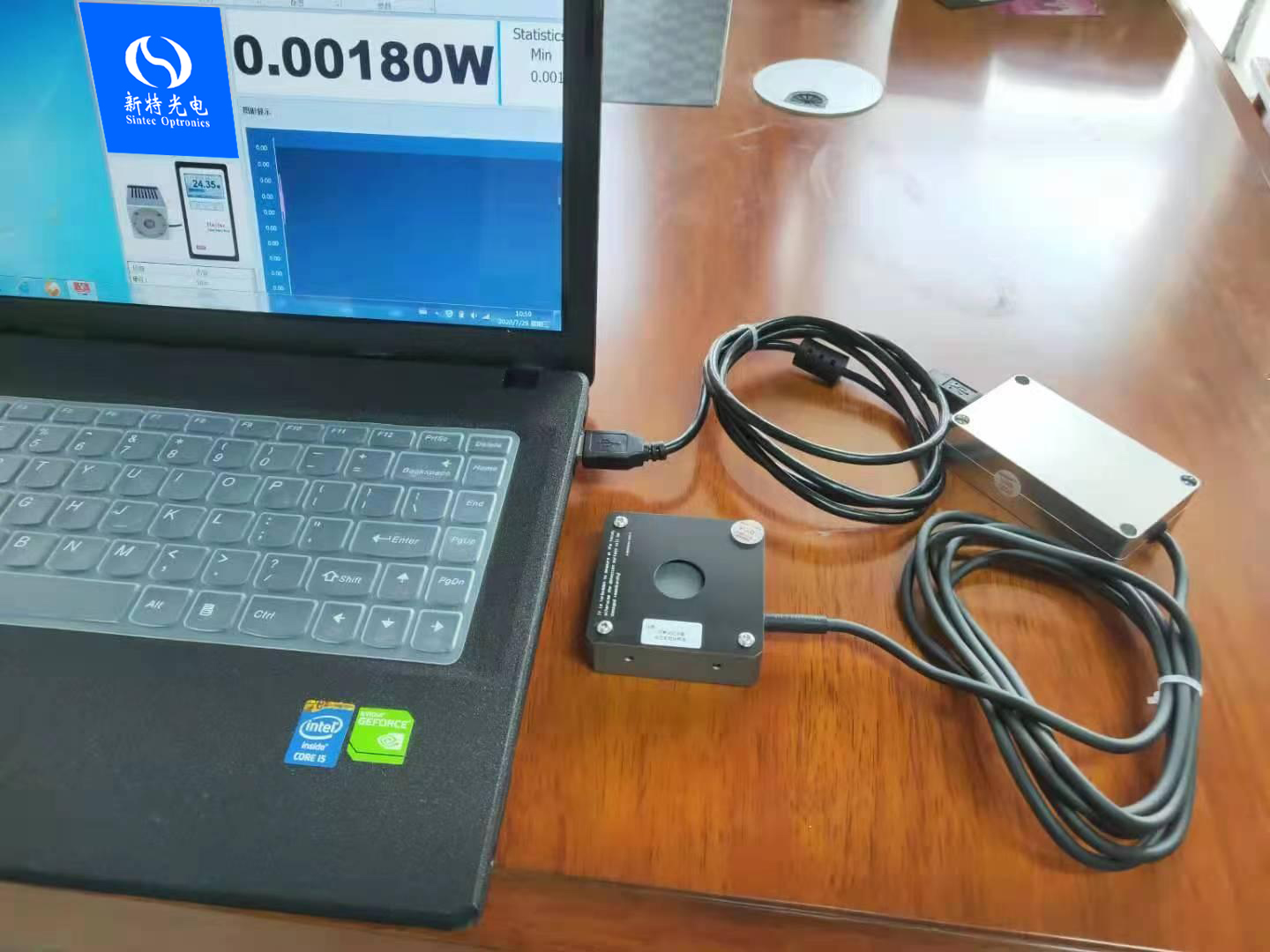

多通道USB型激光功率計探頭，具有操作簡單、攜帶方便等特點。配備PC上位機測量軟件，具有數據實時測量、數據記錄、統計平均函數、長期穩定性測量等功能。USB型激光功率計探頭可以多通道同時工作，也可以單通道工作。
| 產品 | 圖片 | 型號 | 功率范圍 | 主要特點 |
| 熱電式 |  | STC-TS2/TS5/TS15-USB | 100μW-200W | 1.光譜范圍：0.19 -25μm 2.功率測量范圍：1nW -200W 3.單通道/多通道激光功率測量 4.PC上位機軟件顯示測量 |
| STC-TS35/TS50-USB | ||||
| STC-TS100/TS200-USB | ||||
| STC-HS1/HS5-USB | ||||
| 光電式 | STC-PD100-350-USB | 1nW-1W | ||
| STC-PD1000-350-USB | ||||
| STC-PD100-350T-USB | ||||
| STC-PD1000-350T-USB | ||||
| STC-PD20-200-USB | ||||
| STC-PD1000-200-USB |
STY-HLP-200B是一款手持式二氧化碳激光專用功率計，測量的最高激光功率是200W，顯示精度為0.1W，只需一顆扣型電池就可以工作了，使用簡單，攜帶方便，體積小，讀數直觀，測量精度高。側面也有一個M4的安裝固定孔，可以很方便地將其固定到底座，用于長期監測激光功率。
| 型號 | STY-HLP-200B |
| 測量功率范圍 | 0-200W |
| 顯示精度 | 0.1W |
| 校準波長 | 10.6um |
| 探頭感光直徑 | 19mm |
| 使用電池 | 2032 (3V/3.6V) |
| 顯示 | 4-digit LCD |
| 冷卻方式 | 自然空氣 |
| 凈重 | 0.8kg |
| 外形尺寸 | 165x55x11mm |

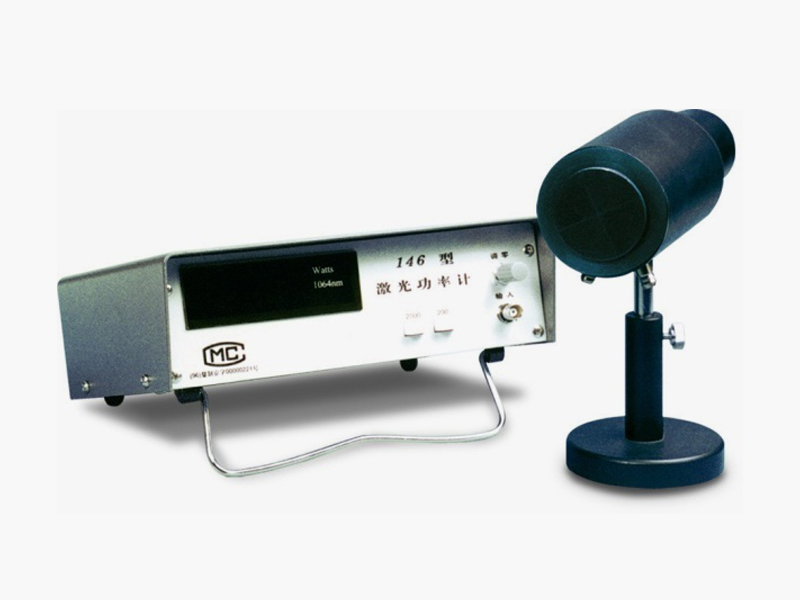

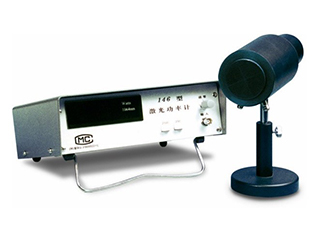

STS-146型激光功率計針對波長為1064nm的千瓦級Nd:YAG激光功率測試的需求而設計的。 它既可以測量連續激光束的功率，也可以測量重復頻率在20Hz以上的重復脈沖Nd:YAG激光束的平均功率。它不僅具有很好直線性、穩定性和探測器表面均勻性，更突出特點是該儀器的激光探測器具有相當高的抗激光損傷能力。它可以在功率密度10kW/cm2、能量密度70J/cm2的千瓦級激光束直接照射下正常工作，在一般的情況下，使用者不必再考慮激光束損壞探測器的問題了。
主要技術指標
探測器光譜范圍: 400nm ～ 1100 nm
雙極性三位半位數字顯示
測量波長: 1064 nm
量程: 200W 和 1000W
激光輸入孔徑: ?30 mm
冷卻方式: 水冷
最大激光功率密度: 10kW/cm2
最大激光能量密度: 70 J/cm2
測量的不確定度: 5％
冷卻方式: 水冷
電源: AC220V，50Hz
功耗: 約5 W

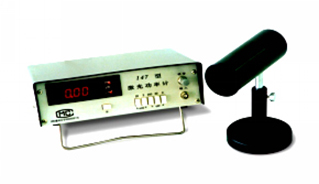

STS-147型激光功率計可以對波長在400nm～1100nm范圍內的氣體激光器、固體激光器、半導體激光器和染料激光器等多種激光輸出功率進行測量。它選用了高質量的硅光電探測器，使儀器可以感受到1nW激光功率的變化。采用的硅光電傳感器與激光衰減器構成的組合探頭是北京光電技術研究所特色技術。這種組合探頭不僅具有良好的光學均勻性、對激光偏振態及入射角的影響極不敏感等優點，更加突出的優點是具有相當高的抗激光損傷能力。它可以借助衰減器測量時，承受功率密度高達10kW/cm2的連續激光束的直接照射并保持正常工作。一般情況下, 使用者不必再考慮激光束損壞探測器的問題。
主要技術指標
光譜相應范圍：400nm～1100nm
顯示：雙極性 三位半數字顯示
通光孔徑：加衰減器時：Φ16mm；無衰減器時：9.8mm×9.8mm
功率損傷閾值：加衰減器時：10kW/cm2
量程 ：2uW@2μm、20uW@20μm、200uW@200μm、2mW、20mW、200mW、2W、20W
最小顯示分辨率：1nW
測量的不確定度：5％
電源：AC220V，50Hz
功耗：約5W

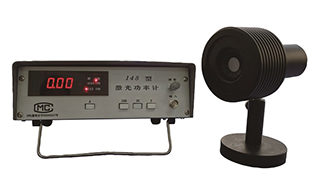

STS-148型激光功率計是一種采用硅光電探測器的激光功率計。適合于200W以內的波長為1064nm的Nd:YAG大中功率激光測試，通過波長切換，還可以測量在200mW以內的波長為633nm的He-Ne激光功率的測試。不僅具有很好直線性、穩定性和探測器表面均勻性，更突出特點是激光探測器具有相當高的抗激光損傷能力。激光探頭可以在功率密度10kW/cm2、能量密度70J/cm2的激光束直接照射下正常工作。
主要技術指標
光譜相應范圍：400nm～1100nm
顯示：雙極性三位半數字顯示
校準波長：1064nm和633nm
測量范圍：1064nm：200W、20W、2W
633nm：200mW、20mW、2mW
探測器光敏面積：Φ20mm
探測器可承受最大激光功率密度：10kW/cm2
探測器可承受最大激光能量密度：70J/cm2
測量的不確定度：5%
電源：AC 220V、50Hz
功耗：約5W
STS-M92系列激光功率計采用了量熱吸收測量原理，其光譜響應范圍為0.19μm-25μm。既可以測量連續激光輸出功率，也可以測量重復頻率脈沖激光輸出的平均功率。不僅具有很好的線性、穩定性和探測器表面均勻性，而且具有平坦的光譜響應特性，方便用戶的多方面測試需求。它的顯示器是通用的，在購買時用戶可以通過選擇探測器選擇儀器的量程范圍和顯示分辨率。
主要技術指標
光譜響應范圍：0.19μm～25μm
量程：A型：200mW、2w、20w B型：2W、20W、50W
C型：2W、20W、200W D型：2W、20W、200W
最大功率密度：200W/cm2
通光孔徑： A/B/C型：Ф18mm，D型：Ф50mm
制冷方式： A/B型：自然風冷，C/D型：水冷
顯示：三位半數字顯示
校準波長：10.6μm或其它用戶指定波長
測量不確定度：5%
電源要求電源：AC 220V，50Hz
功耗：約5W

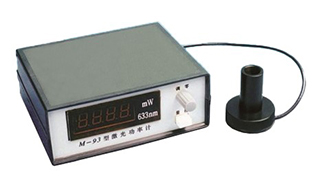

STS-M93系列激光功率計適合用于小功率激光的功率測量，出廠時通常在632.8nm、532nm或650nm的激光波長上校準，或按照用戶需求校準其它某一波長，具有工作穩定、量值準確、體積小巧、使用方便等特點。探測器結構小巧，解決了一般激光功率計的探測器體積太大，在光學實驗室里不能方便地插入光路中進行測試的問題。在一般使用時，可以用環形磁鐵把探測器吸附在方便的地方。
主要技術指標
光譜范圍：400nm～1100nm
雙極性三位半位數字顯示
校準波長：632.8nm或用戶指定的其它波長
光敏面積：Φ10.5mm
測量檔位：20mW、200mW
最小顯示分辨率：0.01mW
測量不確定度：5％
電源：AC 220V，50Hz
功耗：約3W

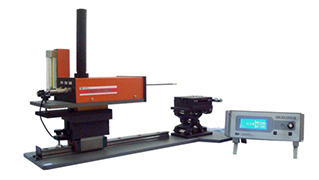

STS-BGS-6305型激光功率計采用流水式測量原理，無熱量積累，可長時間連續測量；吸收體與被測激光器形狀吻合，無接收死角，測量精度高；抗激光破壞閾值高，光譜響應范圍寬。適用于大尺寸環形半導體激光器陣列輸出功率的直接測試。
特點
流水式探測器設計，適合大功率半導體激光器長時間測試
吸收體的表面形狀與被測對象吻合，可實現全光束接收
抗激光破壞閾值高
響應度高、響應速度快、均勻性好
光譜響應范圍寬
便于拆裝、操作簡單
主要技術指標
光譜響應范圍：600nm～1000nm
功率探測范圍：100W～1500W
最大峰值功率密度：≥5kW/cm2
光敏面形狀：圓柱形
光敏面外表面直徑：≤8mm
光敏面長度：150mm
響應時間：≤15s
STS-BGS-6316型激光大功率計適用于千瓦級高功率激光束輸出功率的直接測量。儀器的大口徑探測器設計可以對光束直徑達Ф200mm的激光功率進行直接測試。特別適用于經光學天線發射或大發散角半導體激光器功率的直接測量。
特點
特殊處理的探測器表面，抗激光破壞閾值高
光譜響應范圍寬，適用于多種波長的激光測試
風冷設計，極大地?cái)U(kuò)展了適用范圍
主要技術指標
光譜響應范圍：600nm～1000nm
功率探測范圍：100W～1500W
最大峰值功率密度：≥5kW/cm2
光敏面形狀：圓柱形
光敏面外表面直徑：≤8mm
光敏面長度：150mm
響應時間：≤15s
STS-BGS-BGS6333系列寬光譜激光功率計采用了特殊是吸收涂層設計，光譜響應范圍覆蓋率0.19nm-25um，獨特的工藝設計，使儀器的響應時間快；便攜式結構特別適合現場使用；平坦的光譜響應特性，能夠滿足多種測試應用需求。通用顯示器配置不同的探測器，可以覆蓋mW級到kW級測量范圍。通過接口，還可在上位機操作與測量。
主要技術指標
光譜響應范圍：0.19μm～25μm
光敏面直徑：Φ19mm、Φ25mm、Φ50mm、Φ150mm或定制
校準波長：532nm、808nm、1064nm、10.6μm或其他波長
可選多種功率量程配置：
200mW、2W、20W
2W、20W、200W
20W、200W、600W
20W、200W、2000W
50W、500W、5000W
激光功率校準誤差：±3%
抗激光損傷閾值：1kW/cm2
響應時間：2～5s
功率測量誤差：≤5%

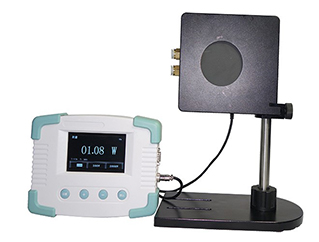

STS-BGS-2k型激光功率計采用了特殊是吸收涂層設計，光譜響應范圍覆蓋率0.19nm-25um；獨特的工藝設計，使儀器的響應時間快；便攜式結構特別適合現場使用；平坦的光譜響應特性，能夠滿足多種測試應用需求。通用顯示器配置不同的探測器，可以覆蓋mW級到kW級測量范圍。通過接口，還可在上位機操作與測量。
主要功能
高功率、大口徑、寬光譜、快速測量
激光功率測量
激光功率穩定性測量
接口方式：RS232
顯示方式：LCD數字顯示
主要技術指標
光譜響應范圍：0.19μm～20μm
光敏面直徑：Φ80mm
校準波長：1064nm
激光功率測試范圍：20W～2000W
激光功率測試誤差：±5%
抗損傷閾值：1kW/cm2（1064nm，20W連續激光聚焦測試）
最小顯示分辨率：0.1W
結構形式：臺式
外形尺寸：控制主機：320×300×330mm（W×H×D，不含支腳和把手）
探測器：230×230×40mm（W×H×D，不含底座和支架）
功耗：≤10W
電源：AC 220V，50Hz
冷卻方式：水冷

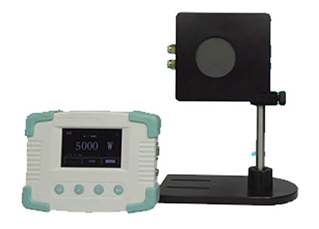

STS系列5kW激光功率計采用特殊的高抗損傷閾值、寬光譜激光涂層設計，光譜響應范圍覆蓋紫外到遠紅外。適用于激光智能制造行業中激光切割機、激光焊接機的在線和離線功率監測，具有計算機數據統計曲線與無人值守的自動記錄管理軟件，可進行二次集成開發。
特點
高功率、大口徑、寬光譜、快速測量
激光功率測量
激光功率穩定性測量
接口方式：RS232
顯示方式：LCD數字顯示
主要技術指標
光譜響應范圍：0.19～20μm
光敏面直徑：Φ80mm
校準波長：1064nm，或用戶指定的其它波長
激光功率測試范圍：50～5000W
激光功率測試誤差：±5%
抗損傷閾值：1kW/cm2
最小顯示分辨率：0.1W
結構形式：臺式
外形尺寸：控制主機：320×300×330mm（W×H×D，不含支腳和把手）
探測器：230×230×70mm（W×H×D，不含底座和支架）
功耗：≤10W
電源：AC 220V，50Hz
冷卻方式：水冷

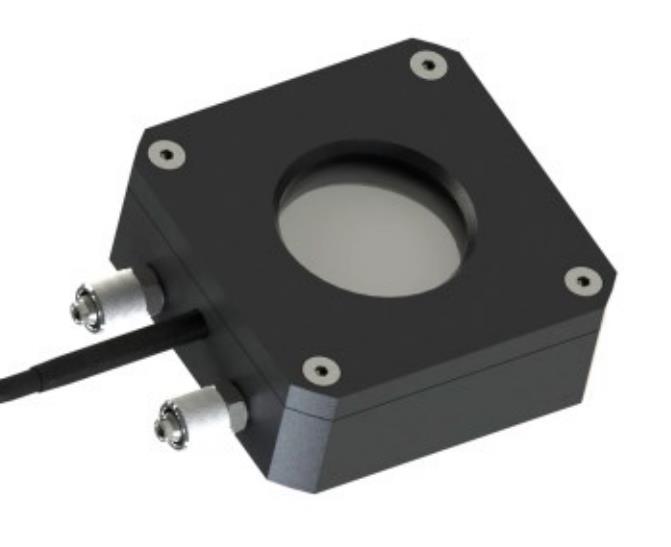

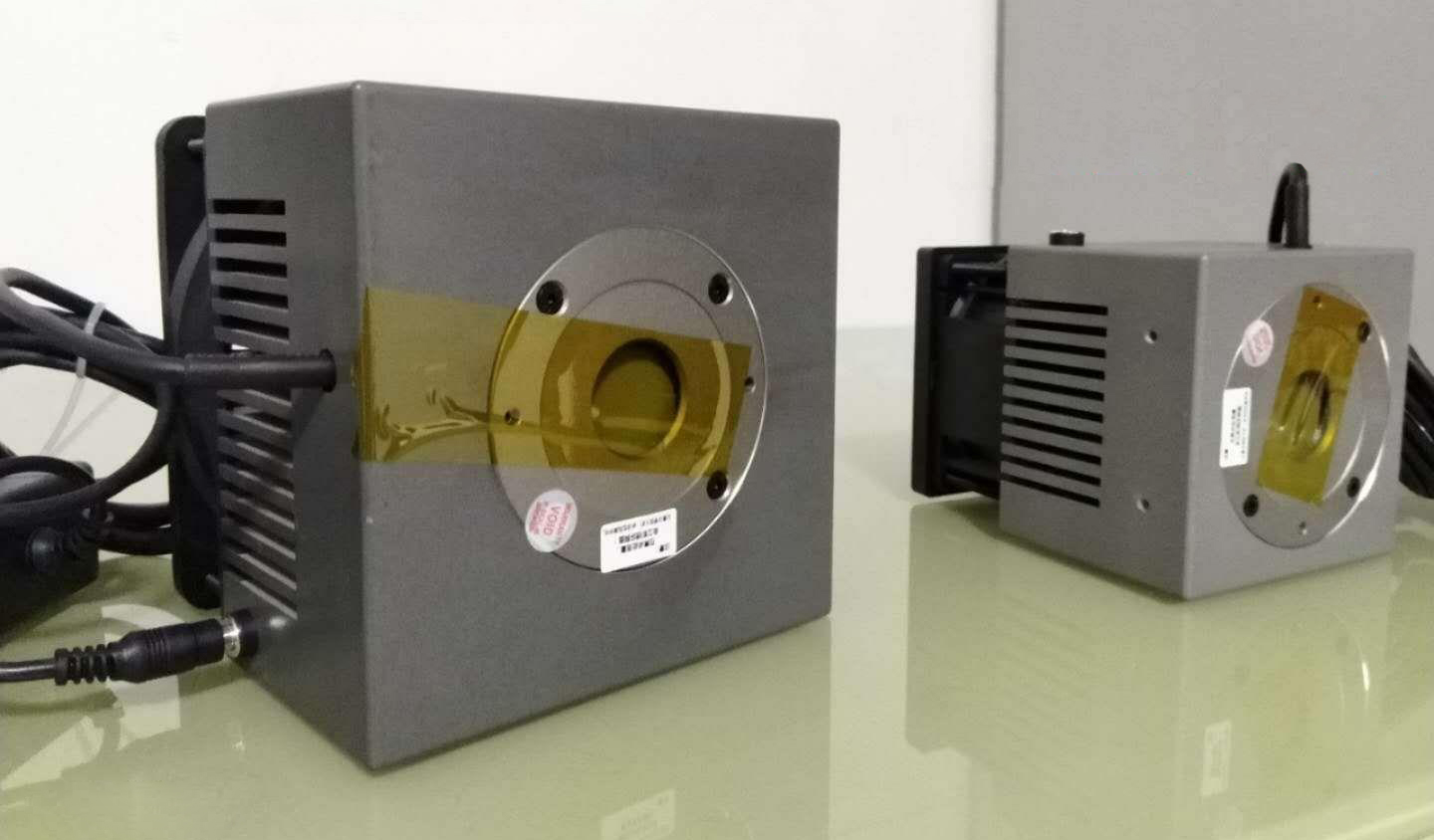

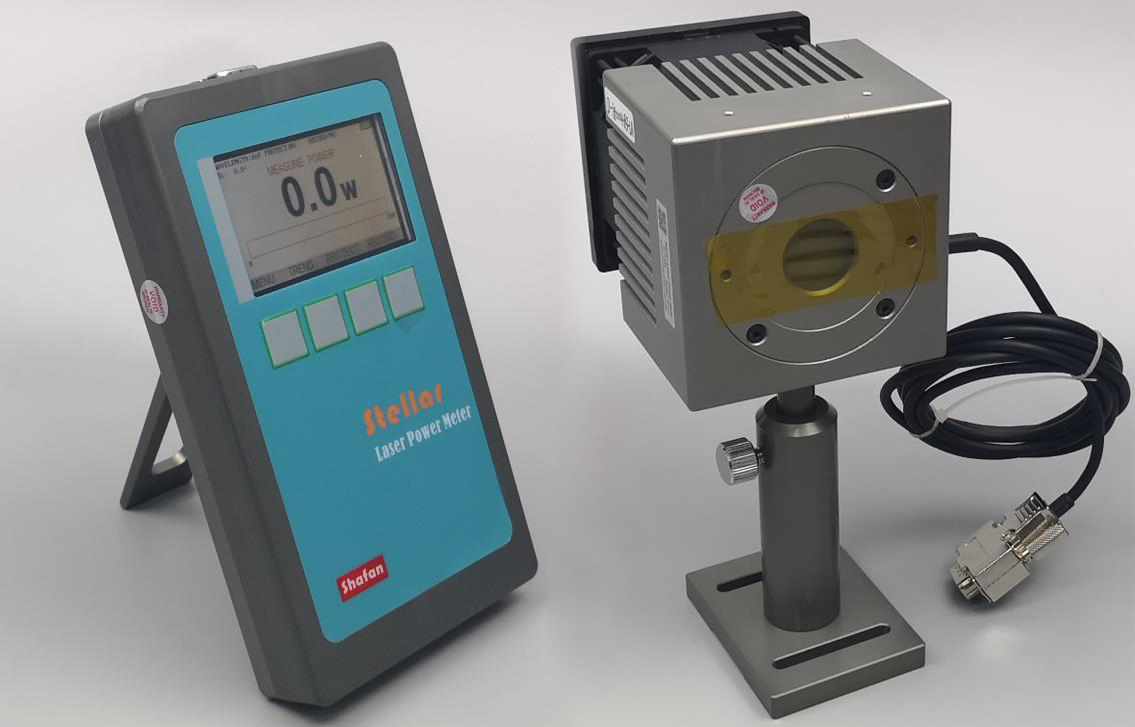

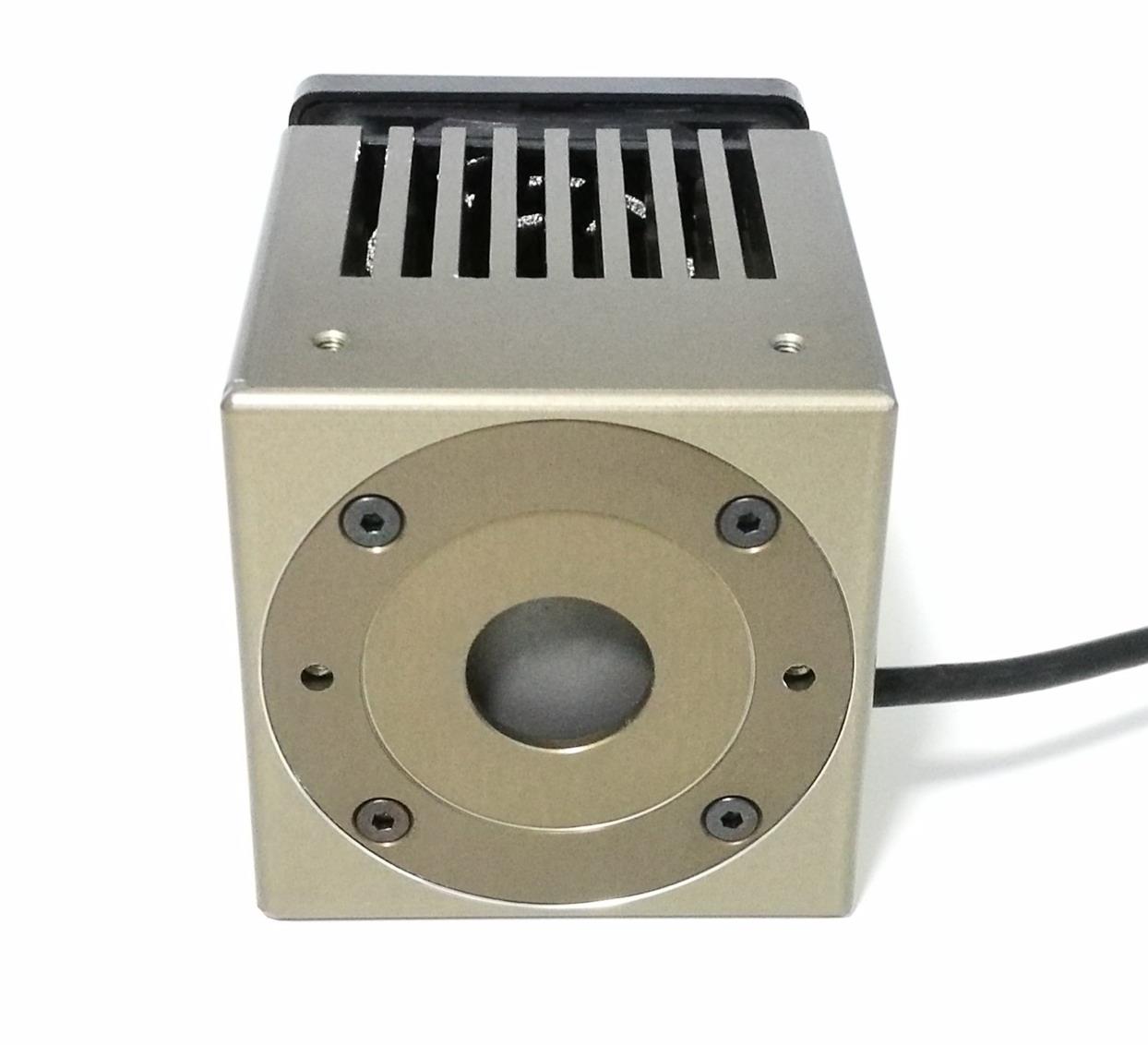

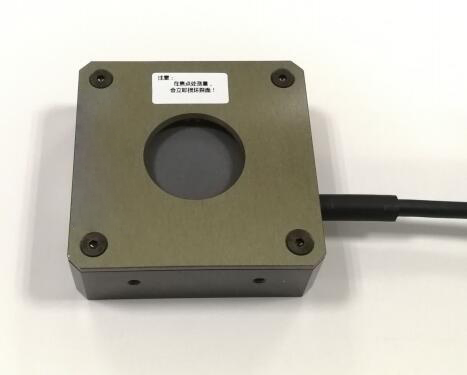

SHY系列激光功率計，以高品質核心元件-量熱探頭為起點，以簡約、易用、可靠為理念為業界提供最佳產品為初衷，運用最新的嵌入式科技設計而出。在具備極高的品質下，又不失性價比，是激光功率測量的不二選擇。帶表頭激光功率計有多種規格探頭可以選擇，即適合手持測量，也適合搭配整機在線測量。
特點
探頭：
快速響應(10W探頭，帶表頭0%-95%響應時間1.5秒 )
波長范圍：0.19-1μm，校正NIST溯源，外形小巧，自帶風扇，且無需外部供電 優化熱沉設計
高承載功率(10W探頭：連續可10W ,間歇最大20W)
方形探頭，易集成，可以方便的安裝到設備上
光學配件安裝螺紋 全向調節支架
表頭：
高分辨率彩色TFT屏幕，兩級背光，方口USB 接口，用于充電供電，及數據上傳
售后方便，周期短
提供標準 RS23 接口輸出 鋰離子充電池，掉電工作時間>=14小時 全金屬機身，重量輕
不需校零 (采用懸浮自穩零電路)
自動量程切換 (AutoScale)
用戶自定義校正系數 專利可調節Ac算法烤機保護
激光研發的理想伴侶(實時監測功率，出現異常關閉激光器 )
非易失性數據記錄，最多1萬個點高精度12bit實時
功率波形圖顯示，時間可調
簡易于使用的菜單和快捷鍵機制
防電磁干擾
適合應用
便攜式測量設備在線測量
激光打標，切割，鉆孔
焊接，光路調控，拷機
功率監測控制補償

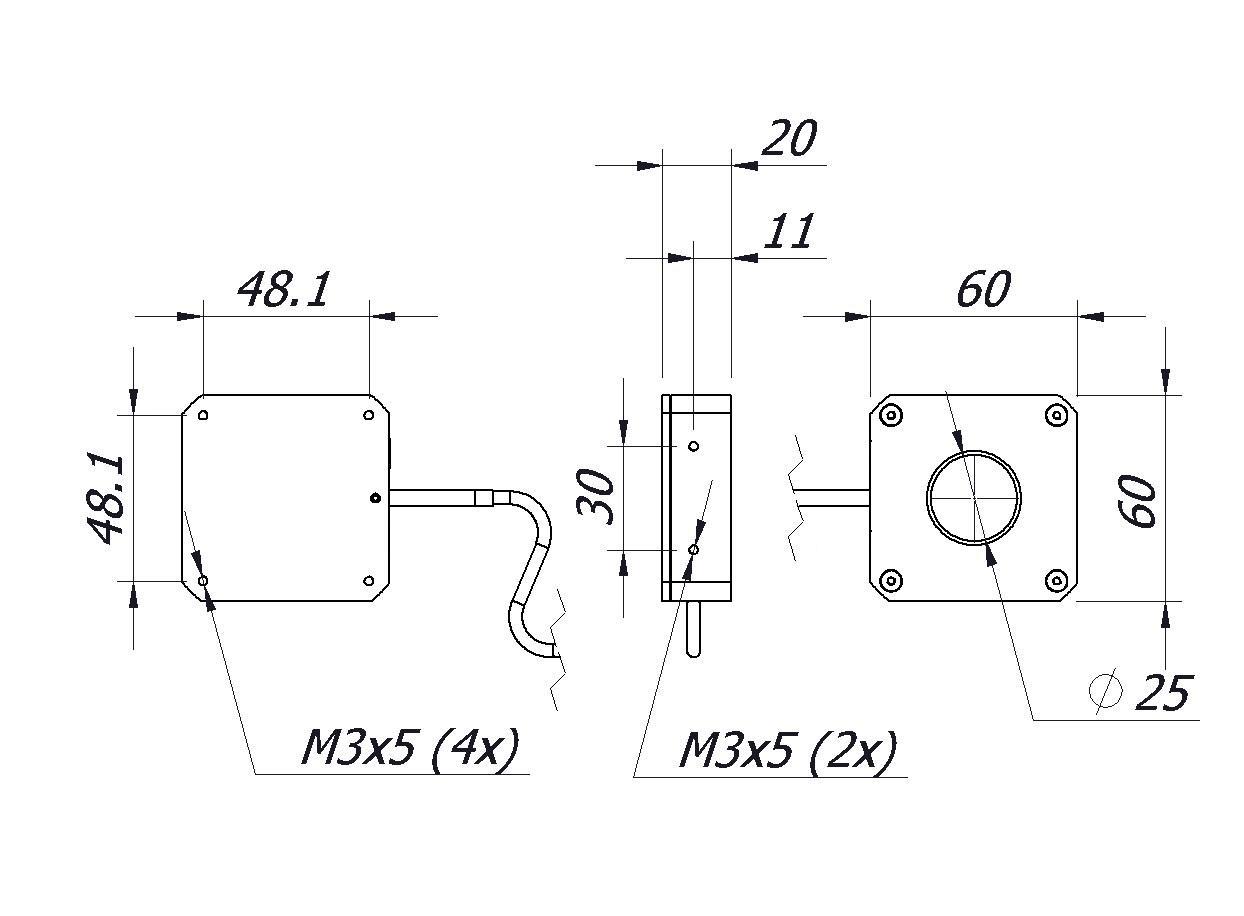

| 型號 | SHY-TP2-HP-19 | SHY-TP10-HP-25 | SHY-TP10-HP-19 | SHY-TP50-HP-19 | SHY-TP100-HP-19 | SHY-TP150-HP-19 |
| 最大平均功率 | 2W | 10W | 10W | 50W | 100W | 150W |
| 最小功率 | 1mW | 20mW | 20mW | 50mW | 100mW | 100mW |
| 功率分辨率 | 1mW | 0.001W | 0.001W | 0.01W | 0.01W | 0.01W |
| Nolse等效功率(NEP) | 100μW | 4mW | 1mW | 20mW | 0.1W | 0.1W |
| 響應時間 | 1sec | 1.5sec | 1sec | 1.5sec | 2sec | 2.5sec |
| 功率校準不確定度 | ±3% | ±2% | ±3% | ±3% | ±3% | ±3% |
| 功率線性* | ±1% | ±1.5% | ±1% | ±1.5% | ±1% | ±1.5% |
| 光圈 | 19mm | 25mm | 19mm | 19mm | 19mm | 19mm |
| 類型 | HPB | HPB | HPB | HPB | HPB | HPB |
| 吸收光譜范圍 | 0.19-11μm | 0.19-11μm | 0.19-11μm | 0.19-11μm | 0.19-11μm | 0.19-11μm |
| 光譜范圍 | 0.19-2.1μm, 2.94μm, 9-11μm | 0.19-2.1μm, 2.94μm, 9-11μm | 0.19-2.1μm, 2.94μm, 9-11μm | 0.19-2.1μm, 2.94μm, 9-11μm | 0.19-2.1μm, 2.94μm, 9-11μm | 0.19-2.1μm, 2.94μm, 9-11μm |
| 最大功率密度** | 11kW/cm2 @2W | 11kW/cm2 @10w | 15kW/cm2 @10W | 11kW/cm2 @40W | 11kW/cm2 @40W | 11kW/cm2 @40W |
| 冷卻 | 風冷 | 風冷 | 風冷 | 風冷 | 風冷 | 風冷 |
| 重量 | 0.2kg | 0.2kg | 1.0kg | 1.5kg | 1.0kg | 1.5kg |
| 尺寸 | 60x60x20mm | 60x60x20mm | 65x65x35mm | 65x65x35mm | 65x65x70mm | 65x65x72mm |
| 連接器長度 | 2.5m | 2.5m | 2.5m | 2.5m | 2.5m | 2.5m |
* 探測器在有效表面的50%處進行中央照射。
** 損傷閾值也取決于功率水平。

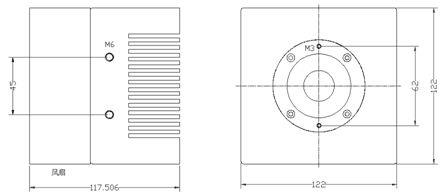

| 型號 | SHY-TP200-HP-25 | SHY-TP300-HP-25 | SHY-TP500-HP-25 | SHY-TP1000-HP-25 |
| 最大平均功率 | 200W | 300W | 500W | 1000W |
| 最小功率 | 0.1W | 0.3W | 0.5W | 1W |
| 功率分辨率 | 0.01W | 0.1W | 0.1W | 0.1W |
| 能量范圍 | 100mJ-300J | 100mJ-300J | ||
| 響應時間 | 1.8sec | 2sec | 5sec | 5sec |
| 功率校準不確定度 | ±3% | ±3% | ±3% | ±3% |
| 功率線性* | ±1% | ±1.5% | ±1% | ±1.5% |
| 光圈 | 25mm | 25mm | 25mm | 25mm |
| 類型 | HPB | HPB | HPB | HPB |
| 吸收光譜范圍 | 0.19-11μm | 0.19-11μm | 0.19-11μm | 0.19-11μm |
| 光譜范圍 | 0.19-2.1μm, 2.94μm, 9-11μm | 0.19-2.1μm, 2.94μm, 9-11μm | 0.19-2.1μm, 2.94μm, 9-11μm | 0.19-2.1μm, 2.94μm, 9-11μm |
| 最大功率密度** | 5kW/cm2 @200W | 5kW/cm2 @200W | 5kW/cm2 @200W | 5kW/cm2 @200W |
| 冷卻 | 風冷 | 風冷 | 風冷 | 風冷 |
| 重量 | 1.5kg | 3.0kg | 1.5kg | 3.0kg |
| 尺寸 | 90x90x70mm | 122x122x118mm | 122x122x118mm | 122x122x118mm |
| 連接器長度 | 2.5m | 2.5m | 2.5m | 2.5m |
* 探測器在有效表面的50%處進行中央照射。
** 損傷閾值也取決于功率水平。

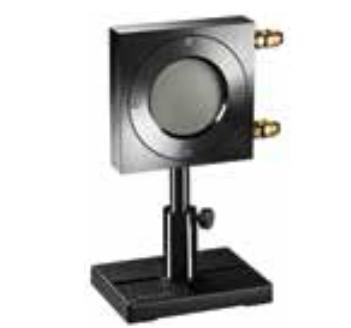

| 型號 | SHY-W10-HP-25 | SHY-W20-HP-25 |
| 最大平均功率 | 1000W | 2000W |
| 最小功率 | 10W | 20W |
| 功率分辨率 | 1W | 1W |
| 噪聲等效功率（NEP） | 200mW | 1W |
| 能量范圍 | 200W/500W/1000W | 200W/500W/2000W |
| 響應時間 | 10sec | 10 sec |
| 功率校準不確定度 | ±3% | ±3% |
| 功率線性* | ±2% | ±2% |
| 光圈 | 25mm | 25mm |
| 類型 | HPB | HPB |
| 吸收光譜范圍 | 0.19-11μm | 0.19-11μm |
| 光譜范圍 | 0.19-2.1μm, 2.94μm, 9-11μm | 0.19-2.1μm, 2.94μm, 9-11μm |
| 最大功率密度** | 500W/cm2 @1000W | 500W/cm2 @1000W |
| 冷卻 | 水冷 | 水冷 |
| 滿功率時的水流量(最少 | 推薦) | 3L/min | 6L/min | 3L/min | 6L/min |
| 重量 | 2kg | 2kg |
| 尺寸 | 90x90x44mm | 90x90x44mm |
| 連接器長度 | 2.5m | 2.5m |
* 探測器在有效表面的50%處進行中央照射。
** 損傷閾值也取決于功率水平。
| 型號 | SHY-USB-2-HP-19 SHY-RS232-2-HP-19 | SHY-USB-20-HP-25 SHY-RS232-20-HP-25 | SHY-USB-10-HP-25 | SHY-RS232-10-HP-25 | SHY-RS232-50-HP-25 | SHY-RS232-100-HP-25 |
| 最大平均功率 | 2W | 20W | 10W | 10W | 50W | 100W(1分鐘內150W) |
| 最小功率 | 2mW | 20mW | 20mW | 20mW | 50mW | 80mW |
| 功率分辨率 | 100μW | 1mW | 100μW | 100μW | 10mW | 20mW |
| 噪聲等效功率（NEP） | 200μW | 20mW | 500μW | 500μW | 20mW | 30mW |
| 響應時間 | 0.7sec | 1.5sec | 0.7sec | 0.7sec | 1.5 sec | 1.5sec |
| 功率校準不確定度 | ±3% | ±3% | ±3% | ±3% | ± 3% | ±3% |
| 功率線性* | ±1% | ±1.5% | ±1% | ±1% | ±1.5% | ±1.5% |
| 光圈 | 25mm | 25mm | 25mm | 25mm | 25m | 25m |
| 類型 | HPB | HPB | HPB | HPB | HPB | HPB |
| 吸收光譜范圍 | 0.19-11μm | 0.19-11μm | 0.19-11μm | 0.19-11μm | 0.19-11μm | 0.19-11μm |
| 光譜范圍 | 0.19-21μm, 2.94μm, 9-11μm | 0.19-21μm, 2.94μm, 9-11μm | 0.19-21μm, 2.94μm, 9-11μm | 0.19-21μm, 2.94μm, 9-11μm | 0.19-21μm, 2.94μm, 9-11μm | 0.19-21μm, 2.94μm, 9-11μm |
| 最大功率密度** | 18 KW/cm2 @2W | 15KW/cm2 @2W | 18KW/cm2 @2W | 18KW/cm2 @2W | 11KW/cm2 @2W | 11KW/cm2 @2W |
| 冷卻 | 風冷 | 風冷 | 風冷 | 風冷 | 風冷 | 風冷 |
| 重量 | 0.2kg | 0.2kg | 0.2kg | 0.2kg | 0.2kg | 0.2kg |
| 尺寸 | 60x60x20mm | 60x60x20mm | 60x60x20mm | 60x60x20mm | 60x60x20mm | 60x60x20mm |
| 連接器長度 | 2.5m-USB/ 1.5m-RS232 | 2.5m-USB/ 1.5m-RS232 | 2.5m-USB/ 1.5m-RS232 | 2.5m-USB/ 1.5m-RS232 | 2.5m-USB/ 1.5m-RS232 | 2.5m-USB/ 1.5m-RS232 |
| 型號 | SHY-RS232-100-HP-19 | SHY-USB-100-HP-19 | SHY-USB-200-HP-25 | SHY-RS232-200-HP-25 | SHY-USB-W200-HP-25 | SHY-RS232-W200-HP- 25 |
| 最大平均功率 | 100W | 100W | 200W | 200W | 200W | 200W |
| 最小功率 | 50mW | 50mW | 0.2W | 0.2W | 0.2W | 0.2W |
| 功率分辨率 | 10mW | 10mW | 10mW | 10mW | 0.1W | 0.1W |
| 噪聲等效功率（NEP） | 20mW | 20mW | 20mW | 20mW | 200mW | 200mW |
| 響應時間 | 1.8sec | 1.8sec | 2sec | 2sec | 1.8sec | 1.8sec |
| 功率校準不確定度 | ±3% | ± 3% | ± 3% | ±3% | ±3% | ±3% |
| 功率線性* | ±1% | ±1.5% | ±1% | ±1.5% | ±1% | ±1% |
| 光圈 | 19mm | 19 mm | 25mm | 25mm | 25mm | 25mm |
| 類型 | HPB | HPB | HPB | HPB | HPB | HPB |
| 吸收光譜范圍 | 0.19-11μm | 0.19-11μm | 0.19-11μm | 0.19-11μm | 0.19-11μm | 0.19-11μm |
| 光譜范圍 | 0.19-21μm, 2.94μm, 9-11μm | 0.19-21μm, 2.94μm, 9-11μm | 0.19-21μm, 2.94μm, 9-11μm | 0.19-21μm, 2.94μm, 9-11μm | 0.19-21μm, 2.94μm, 9-11μm | 0.19-21μm, 2.94μm, 9-11μm |
| 最大功率密度** | 11KW/cm2 @40W | 11KW/cm 2@40W | 4KW/cm2 @200W | 4KW/cm2 @200W | 4KW/cm2 @200W | 4KW/cm2 @200W |
| 冷卻 | 風冷 | 風冷 | 風冷 | 風冷 | 水冷 | 水冷 |
| 重量 | 0.70kg | 0.70kg | 1.5kg | 1.5kg | 0.2kg | 0.2kg |
| 尺寸 | 65x65x72mm | 65x65x72mm | 90x90x70mm | 90x90x70mm | 65x65x35mm | 65x65x35mm |
| 連接器長度 | 2.5m-USB/ 1.5m-RS232 | 2.5m-USB/ 1.5m-RS232 | 2.5m-USB/ 1.5m-RS232 | 2.5m-USB/ 1.5m-RS232 | 2.5m-USB | 2.5m-RS232 |
| 型號 | SHY-RS232-350-HP-25 | SHY-USB-350-HP-25 | SHY-USB-500-HP-25 | SHY-RS232-500-HP-25 | SHY-RS232-W1000-HP-25 | SHY-USB-W1000-HP-25 |
| 最大平均功率 | 350W | 350W | 500W | 500W | 1000W | 1000W |
| 最小功率 | 0.5W | 0.5W | 0.5W | 0.5W | 10W | 10W |
| 功率分辨率 | 100mW | 100mW | 100mW | 100mW | 1W | 1W |
| 噪聲等效功率（NEP） | 200mW | 200mW | 200mW | 200mW | 200mW | 200mW |
| 響應時間 | 2.8sec | 2.8sec | 5sec | 5sec | 10sec | 10sec |
| 功率校準不確定度 | ±3% | ±3% | ±3% | ±3% | ±3% | ±3% |
| 功率線性* | ±1% | ±1% | ±1% | ±1.5% | ±2% | ±2% |
| 光圈 | 25mm | 25mm | 25mm | 25mm | 25mm | 25mm |
| 類型 | HPB | HPB | HPB | HPB | HPB | HPB |
| 吸收光譜范圍 | 0.19-11μm | 0.19-11μm | 0.19-11μm | 0.19-11μm | 0.19-11μm | 0.19-11μm |
| 光譜范圍 | 0.19-21μm, 2.94μm, 9-11μm | 0.19-21μm, 2.94μm, 9-11μm | 0.19-21μm, 2.94μm, 9-11μm | 0.19-21μm, 2.94μm, 9-11μm | 0.19-21μm, 2.94μm, 9-11μm | 0.19-21μm, 2.94μm, 9-11μm |
| 最大功率密度** | 4kW/cm2 @200W | 4kW/cm2 @200W | 3kW/cm2 @500W | 3kW/cm2 @500W | 500W/cm2 @1000W | 500W/cm2 @1000W |
| 冷卻 | 風冷 | 風冷 | 風冷 | 風冷 | 水冷 | 水冷 |
| 重量 | 2kg | 2kg | 2kg | 2kg | 2kg | 2kg |
| 尺寸 | 122x122x118mm | 122x122x118mm | 122x122x118mm | 122x122x118mm | 90x90x44mm | 90x90x44mm |
| 連接器長度 | 2.5m-USB/ 1.5m-RS232 | 2.5m-USB/ 1.5m-RS232 | 2.5m-USB/ 1.5m-RS232 | 2.5m-USB/ 1.5m-RS232 | 1.5m-USB | 1.5m-RS232 |
* 探測器在有效表面的50%處進行中央照射。
** 損傷閾值也取決于功率水平。
高靈敏度激光功率計
高靈敏度系列激光功率計價格實惠、精度高，適合搭配FPC切割、鉆孔整機在線測量、高精密打標、太陽能電池設備（劃片/消融/背鈍化/打孔/刻蝕/燒結等）。
| 型號 | SHY-RS232-12-HS-18 | SHY-USB-12-HS-18 |
| 最大平均功率 | 12W | 12W |
| 最小功率 | 1mW | 1mW |
| 功率分辨率 | 0.1mW | 0.1mW |
| 噪聲等效功率（NEP） | 50μW | 50μW |
| 響應時間 | 3sec | 3sec |
| 功率校準不確定度 | ±3% | ±3% |
| 功率線性* | ±1.5% | ±1.5% |
| 光圈 | 18mm | 18mm |
| 類型 | HS | HS |
| 吸收光譜范圍 | 0.19-11μm | 0.19- 11μm |
| 光譜范圍 | 0.19-2.1μm, 2.94μm, 8-11μm | 0.19-2.1μm,2.94μm,8-11μm |
| 最大功率密度** | 25kW/cm2 | 25kW/cm2 |
| 冷卻 | 風冷 | 風冷 |
| 重量 | 0.20kg | 0.20kg |
| 尺寸 | 60x60x20mm | 60x60x20mm |
| 連接器長度 | 1.5m-RS232 | 2.5m-USB |
* 探測器在有效表面的50%處進行中央照射。
** 損傷閾值也取決于功率水平。
| 型號 | SHY-PE10-HP-0.6J | SHY-PE10-HP-25-3J | SHY-PE10-HP-19 | SHY-PE50-HP-19 | SHY-PE200-HP-25 | SHY-PE500-HP-25 |
| 最大平均功率 | 10W | 10W | 10W | 50W | 200W | 500W |
| 最小功率 | 20mW | 20mW | 20mW | 50mW | 0.1W | 0.5W |
| 功率分辨率 | 0.001W | 0.001W | 0.001 W | 0.01 W | 0.01W | 0.1W |
| 噪聲等效功率（NEP） | 1mW | 1mW | 1 mW | 20mW | 300mW | 500mW |
| 能量范圍 | 50mJ-200J | 100mJ-200J | 50mJ-200J | 50mJ-200J | 100mJ-300J | 100mJ-300J |
| 能量刻度 | 0.6J/30J/200J | 3J/30J/200J | 3J/30J/300J | 3J/30J/300J | ||
| 能量分辨率 | 1mJ | 1mJ | 1mJ | 1mJ | 1mJ | 1mJ |
| 功率校準不確定度* | ±3% | ±3% | ±3% | ±3% | ±3% | ±3% |
| 光圈 | 25mm | 25mm | 19mm | 19mm | 25mm | 25mm |
| 類型 | HPB | HPB | HPB | HPB | HPB | HPB |
| 吸收光譜范圍 | 0.19-11um | 0.19-11μm | 0.19-11μm | 0.19-11μm | 0.19-11μm | 0.19-11μm |
| 校準光譜范圍 | 0.19-2.1μm, 2.94μm, 9-11μm | 0.19-2.1μm, 2.94μm, 9-11μm | 0.19-2.1μm, 2.94μm, 9-11μm | 0.19-2.1μm, 2.94μm, 9-11μm | 0.19-2.1μm, 2.94μm, 9-11μm | 0.19-2.1μm, 2.94μm, 9-11μm |
| 最大功率密度** | 15kW/cm2 @10 W | 15kW/cm2 @10 W | 15kW/cm2 @10W | 11kW/cm2 @40 W | 15kW/cm2 @10 W | 15kW/cm2 @10 W |
| 冷卻 | 風冷 | 風冷 | 風冷 | 風冷 | 風冷 | 風冷 |
| 重量 | 0.2kg | 0.2 kg | 1.0kg | 1.5kg | 2kg | 2kg |
| 尺寸 | 60x60x20mm | 60x60x20mm | 65x65x35mm | 65x65x35mm | 90x90x70mm | 122x122x118mm |
| 連接器長度 | 2.5m | 2.5m |
* 探測器在有效表面的50%處進行中央照射。
** 損傷閾值也取決于能量水平。

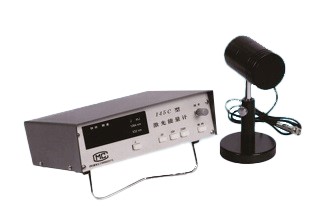

STS-145型激光能量計具有極高的抗激光損傷能力。用戶在使用過程中不必考慮探測器被強激光損傷的問題，從而特別適用于高功率密度、高能量密度、以及高峰值功率密度的強脈沖激光束的能量測試。采用的熱釋電光電轉換器件具有相當快的響應速度，儀器能夠在重復頻率高達40Hz的重復脈沖激光串中抽測單脈沖能量，用戶可以根據測量范圍不同，選擇A、B、C三個型號。
主要技術指標
光敏面積：Φ20mm
校準波長：1064nm和532nm
三個測量檔：A型：200mJ、2 J、20J
B型：2J、20J、200J
C型：20mJ、200mJ、2J
顯示：三位半數字顯示雙極性三位半位數字顯示
可自動在頻率不大于40Hz的重復脈沖激光串中抽測單脈沖能量
可以長時間地保持測數據
最大激光能量密度：70J/cm2
最大激光峰值功率密度：10GW/cm2
測量的不確定度：5％
電源：AC220V，50Hz
功耗：約8W
STS- M2000型激光能量計適用于長脈沖激光能量測試。具有抗激光破壞水平高，響應和恢復速度快、探測口徑大、光譜響應范圍寬、測試數據保持等特點。特別適用于光子嫩膚機等美容設備輸出能量測試。通過上位機接口，可進行遠程控制和顯示。具有最大值、最小值、平均值、均方差等數據的統計計算功能。
主要技術指標
M2000型
光譜響應范圍：400nm～22μm
校準波長：1064nm
測量范圍：100mJ～200J
分辨率：1mJ
光敏面直徑：Φ20mm
最大激光能量密度：70J/cm2
不確定度：5％
電源： 220V，50Hz
功耗：約8W
M2000B型
光譜響應范圍：400nm～25μm
校準波長：1064nm
測量范圍：100mJ～200J
分辨率：1mJ
光敏面直徑：Φ60mm
最大激光能量密度：15J/cm2
不確定度：5％
電源： 220V，50Hz
功耗：約8W
STS-BGS-6321型高重復頻率激光能量測試儀采用了正交補償、抗激光損傷接收、勻化衰減、窄脈沖積分和微弱信號去噪放大等技術、實現了可見～近紅外波段，重復脈沖輸出激光器及其系統的輸出能量直接測量和存儲。通過計算機控制接口，還可以實現遠程控制與測試，觀測能量分布曲線。
功能特點
激光輸出能量測量和顯示
激光脈沖頻率測量和顯示
直接接收高峰值功率激光脈沖
測試數據存儲
測試結果回放和統計分析
計算機接口
主要技術指標
接收口徑：Φ20mm
校準波長：1064nm(可根據需要選配)
激光能量測量范圍：10mJ～20J(可根據需要選配)
顯示方式：三位半數字顯示
量程：200mJ、2J、20J(可根據需要選配)
最小讀數分辨率：0.1mJ
激光脈沖寬度范圍：＞7ns
可測激光脈沖頻率范圍：單次～1000Hz(可根據需要選配)
頻率測量精度：±1%
最大激光峰值功率密度：≥800MW/
可存儲測試數據：1000個
能量測量不確定度：5%
電源：AC 220V、50Hz
最大功耗：5W
結構特點：臺式
外形尺寸：探測器：255×145×285mm
顯示器：260×160×380mm
最大重量：探測器：2kg，顯示器：3kg

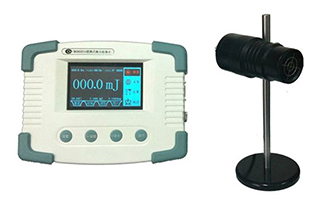

STS-BGS-6321A型便攜式激光能量計由能量探測器和便攜式控制主機組成，適用于固體激光器、半導體泵浦激光器以及以這些激光器為光源的激光設備輸出激光能量和頻率等參數的現場測試。儀器結構小巧、輕便、便攜、功耗低，并具有遠程控制功能。特別適用于無市電、移動場合和狹小場地的作業。作為最基本的激光參數測量工具，是激光器及其設備研制和使用過程中的通用測試儀器。
功能特點
激光能量測量
激光能量穩定性測量
激光重復頻率測量
測試數據存儲功能
測試數據統計分析
主要技術指標
光譜響應范圍：400nm～1100nm
校準波長：1064nm、532nm或用戶指定的其它波長
激光能量測試范圍：100uJ～200mJ
激光能量測量誤差：±5%
最小能量顯示分辨率：1uJ
可測激光脈沖頻率范圍：1～1000Hz
頻率測量誤差：±1%±1個字
適用激光脈沖寬度范圍：7ns～150us
最大激光峰值功率密度：100MW/cm2
設定時間范圍：1s-60s
接收口徑：Φ20mm
計算機接口：232
電池類型：鋰電池
電池連續工作時間：≥4h
適配器電源：AC 220V
功耗：≤2.5W
結構特點：便攜式
外形尺寸：探測器：Φ57×123mm
顯示器：167×65×218mm
最大重量：探測器：≤0.5kg，顯示器：≤0.5kg

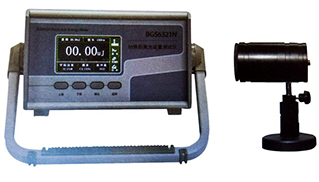

STS- BGS-6321N型納焦級激光能量測試儀采用了光學暗室、深度窄帶濾光、窄脈沖積分、微弱信號處理等技術，實現了復雜噪聲環境中納焦級激光能量信號提取與測量。適用于窄脈沖、高重復頻率微弱激光能量、重復頻率、能量穩定性和激光平均功率的測量與分析。
功能特點
激光能量測量
激光脈沖頻率測量
激光脈沖能量穩定性測量
激光平均功率測量
測試數據統計分析
主要技術指標
校準波長：1064nm、532nm(分探頭給出)
激光能量測量范圍：10nJ-20uJ
最小分辨率：0.1nJ
可測激光頻率范圍：單次～2000Hz
頻率測量精度：±0.5%±1個字(1－1000Hz)
適用于激光脈沖寬度：7ns-50us
最大激光平均功率：20mW
接收口徑：Φ10mm
不確定精度：±8%(20uJ檔)，±10%(2uJ、200nJ檔)
最大激光峰值功率密度：≥100MW/cm2
電源：AC220V，50Hz
功耗：≤10W
結構特點：臺式
外形尺寸：探測器：250×260×145mm
顯示器310×185×450mm
重量：探測器：2kg，控制主機：3kg

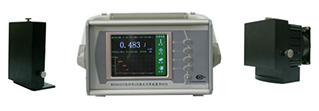

STS-BGS-6323型異形LD激光功率能量測試儀采用了與被測對象發光面形狀相吻合的探測器設計思想，開發了新的工藝途徑，實現了環形和半圓形LD陣列半導體激光器輸出參數的直接接收與測量。產品突破了大尺寸、高靈敏度光敏面材料、結構、工藝、光譜均勻性和抗激光破壞等關鍵技術，適用于半導體激光器、泵浦固體激光器及其激光系統的研制、生產中作為關鍵質量控制點的半導體激光器泵浦光輸出參數的測試分析和質量控制。
功能特點
激光功率測量
激光功率穩定性測量
激光能量測量
激光能量穩定性測量
測試數據統計分析
功率、能量時間特性曲線
主要技術指標
光譜響應范圍：400～1700nm
校準波長：808nm或用戶指定的其它波長
光敏面形：半圓柱型，接收表面為外表面Ф8mm，長度≥50mm
能量測量響應時間：≤5s
激光能量測量適用脈沖頻率 ：單脈沖
激光功率測量：≥10Hz或連續激光
激光能量測量：10mJ～2J
激光功率測量：100mW～100W
校準精度：±3%
電源：AC 220V，50HzHz
功耗：≤30W
結構特點：臺式
外形尺寸：探測器：250×200×300mm
控制主機：310×185×450mm
重量：探測器：≤3kg，控制主機：≤3kg
上一個產品
下一個產品
