PPKTP—周期極化晶體KTP

周期性結構中波的傳播是固體物理學中的一個核心概念。理論分析表明，在具有調制結構的介電晶體中，與微米量級的調制周期相應的倒矢量將參與經典波的傳播與激發過程，產生重要的光學和聲學效應。利用非線性極化率的周期躍變和準相位匹配可以實現非線性光學過程的增強。

周期性極化KTP(周期極化磷酸氧鈦鉀,簡稱PPKTP)是一種基于準相位匹配(QPM)的獨特非線性材料。它可以為KTP透明度范圍內的所有非線性應用量身定制，而不受常規KTP相互作用中雙折射匹配的相位匹配限制。其有效非線性系數是常規KTP的3倍，在常規KTP晶體的非線性應用中，晶體必須具有單疇結構，而PPKTP晶體卻具有人為導致的周期性疇結構。極化周期間隔的大小取決于具體應用，從幾微米到幾十微米不等。極化方向通常是沿著晶體中具有最大非線性系數的方向，這點也和常規KTP晶體不同，后者的軸向是由實現相位匹配的約束條件來確定的。PPKTP具有很高的永久性高損傷閾值，在室溫下運行光折變效應不明顯，非線性系數高等優點，廣泛用于波長的高效轉換。PPKTP是極具競爭力的新型短波長光源的核心器件，由于雙折射相位匹配存在玻應廷走離效應，限制了非線性轉換效率的提高，準相位匹配不存在這樣的缺點，它可以在整個晶體長度上實現非臨界匹配，因此其相互作用長度不受限制，并且可以獲得在晶體的透過范圍內整個光譜的諧波輸出。目前用高壓電場極化技術可以獲得較厚的PPKTP晶體，加上KTP晶體光損傷閾值高、光折變效應低、適合室溫下運行的特點，許多人將它用于參量振蕩的研究。因此大孔徑的PPKTP晶體在OPO中可以獲得高功率、高重復率的寬帶可調諧變頻輸出。

PPKTP的制造過程，首先是采用微平版印刷技術，在KTP單疇基片表面沉積一個設定結構的電極板，之后在精確控制的條件下對晶體施加電場，導致晶疇結構產生所需要的變化。極化后的晶體經測試合格后，切割成所需的尺寸，最后進行拋光和鍍膜處理。由此可見，周期極化晶體的制造工藝先進，非常適合于工業化大規模生產。我們可提供PPKTP晶體標準器件，例如1064nm和946nm的倍頻(SHG)器件，也可以為客戶設計、訂做其他特殊用途的器件。使用PPKTP晶體時，需要配備溫度控制裝置。

產品特點

• 線性系數最高
• 無脫落
• 可用于 OEM 批量生產的大批量產品以及用于研發的小批量產品
• 相位匹配范圍廣
• 0 型或 II 型相互作用用

典型規格

* 可根據要求提供定制孔徑

PPKTP晶體與KTP單疇晶體二倍頻效率對比

測試條件：晶體長度=10.0mm, 激光脈寬=10ns

主要的應用場景

• 激光器制造：PPKTP晶體可以作為倍頻材料用于中小功率激光器的制造，特別是Nd:YAG激光器和其他摻釹晶體激光器。這些激光器使用PPKTP晶體進行倍頻，產生重要的綠色光源，已經逐步取代了染料激光器和藍寶石激光器。
• 藍光產生：PPKTP晶體還可與二極管泵浦光、Nd:YAG激光混頻產生藍光，并可調節釹離子激光器輸出波長。此外，它可放大泵浦光及用作可調電光器件等。
• 光學設備：PPKTP晶體在激光器的倍頻、和頻、差頻、光參量振蕩、光放大等行業得到廣泛運用。另外，它還可以作為電光晶體，用于電光調制器、光波導器件、光開關等行業。
• 測量?jī)x器：PPKTP晶體也被廣泛運用在測量?jī)x器、監測儀器、激光雷達、工業激光加工設備、醫療器械、軍工設備、科研等領域中。
• OPO：光學參量振蕩器（OPO）類似于光源激光器，還使用一種激光諧振器，但基于光學增益從參量放大中的非線性晶體，而不是從受激發射。

標準產品

我們提供批量生產和客戶定制的PPKTP晶體，我們的PPKTP晶體可用于從可見光到中紅外的SHG倍頻、DFG差頻、SFG合頻、OPO光學參量震蕩，工作波長為350-4000nm，標準光學孔徑為1mm X 2mm。

SPPKTP晶體—一種專用于高功率應用的非線性晶體

SPPKTP 改善了功率處理能力，降低了光吸收，同時還能保持高質量的極化，適用于各種 QPM 和非周期性極化應用。因此，它特別適用于非線性光學（如量子光學和相關領域）中需要高功率的應用。

產品特點

• 功率處理能力： SPPKTP 支持的功率是標準 PPKTP 晶體的 6 倍。
• 低吸收：與標準 PPKTP 相比，它在 532nm 波長的吸收率低 50%，GRIIRA 效應低 6 倍。
• 性能提高： 與標準 KTP 和 PPKTP 晶體相比，吸收率測量和 GRIIRA（綠色誘導紅外吸收）測試結果顯示其性能明顯更佳。

SppKTP 特性

吸收測量掃描整個晶體寬度和 GRIIRA（綠色誘導紅外吸收）測試（使用公共路徑干涉儀）顯示了以下結果：

典型規格

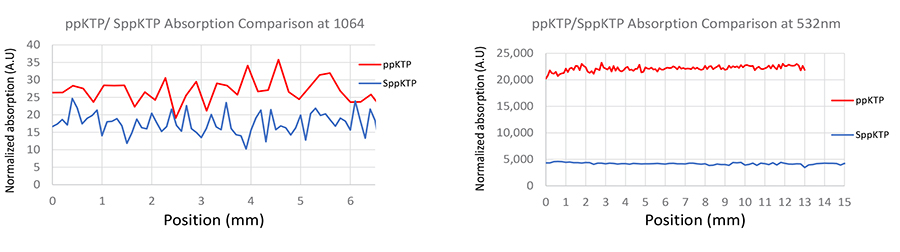

吸收測量

掃描晶體的長度（1064nm和532nm）。

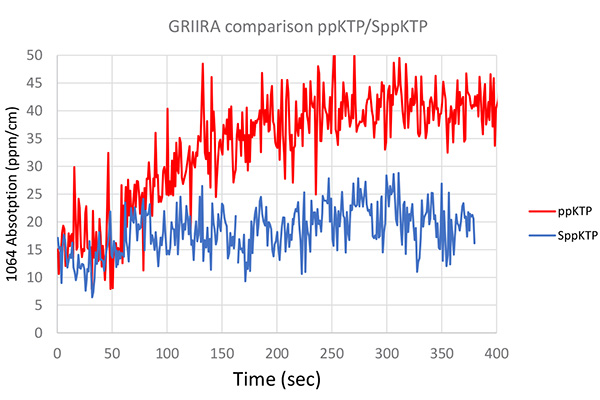

GRIIRA 測量

測試測量在 1064nm 波長下的吸收隨時間變化的情況，其中誘導 532nm 波長的情況如下： 從 15KW/cm2 的 1064nm 波長開始測量 60 秒，然后在 15KW/cm2 的 1064nm 波長上增加 8KW/cm2 的 532nm 波長。

SppKTP 具有出色的功率處理能力和低光吸收特性，為高功率非線性光學領域的前沿研究和工業應用提供了新的可能性。

MgO:PPLN—高效波長轉換的周期性極化鈮酸鋰非線性晶體

周期性極化鈮酸鋰 （PPLN） 是許多頻率轉換應用的首選高性價比產品，主要用于紅外應用，例如用于量子應用的 SHG、OPO 和 SPDC。PPLN是一種用于高效波長轉換的非線性晶體，透光范圍廣，覆蓋了近、中紅外光譜區域，可實現從可見光到中紅外波段的倍頻（SHG)、和頻（SFG)、光學參量振蕩（OPO)等高效頻率轉換。可通過周期結構的設計實現其透光范圍內任意波長的輸出，從而滿足現代光學對激光波長多樣化的需求。PPLN 晶體已廣泛應用于激光顯示、環境檢測、中紅外光譜學、全光波長轉換、光學傳感等領域。通過氧化鎂摻雜可大幅度提高晶體的光學損傷閾值及光折變閾值，同時保持高的非線性系數

產品特點

• 寬廣的透明度范圍： 420 nm - 5200 nm
• 高非線性系數： PPLN 具有較大的非線性光學系數（d33~27pm/V），這對高效非線性光學過程至關重要。
• 設計緊湊： PPLN 器件可設計成緊湊的集成配置，因此適用于以尺寸和便攜性為重要考慮因素的應用。
• PPLN 具有相對較高的抗光折射損傷能力，可實現高功率運行并提高器件壽命。1064nm 波長下的吸收系數約為 0.1/cm，1064、10ns 波長下的激光損傷閾值為 100MW/cm2。

應用領域

• 激光系統的頻率轉換
• 非線性光譜學
• 光通信
• 集成光子學
• 完美適用于緊湊型低功率固態激光系統
• 量子光源

典型規格

HP-APKTP—高純度非周期性極化反轉KTP晶體

HP-APKTP 晶體是非周期性極化，使我們能夠定制KTP晶體的極化結構，以形成 SPDC（自發參量下轉換）過程的結光譜。

基于該方法，我們提供了高純度的APKTP晶體，與標準PPKTP和PPLN晶體相比，其光譜純度更高，發射光子對的鑒別力更強，從而提高了糾纏光子源的性能，并具有較高的Hong-Ou-Mandel可見度（HOM效應可見度）。

典型規格

產品特點

• II 型晶體，適合用具有簡并 SPDC 輸出的鈦寶石激光器 (775-795nm) 泵浦

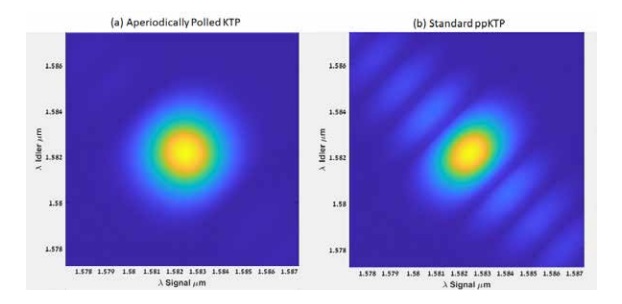

• 最大化光譜純度：無需外部窄帶濾波器即可在電信波長下實現更高的光譜純度
• 改進量子特性：減少系統損耗，提高糾纏態的純度和精度
• 可定制的聯合光譜：獨特的非周期性極化來塑造 SPDC 過程的聯合光譜
• 性能提升：與標準 PPKTP 和 PPLN 晶體相比，從獨立來源獲得更高的 Hong-Ou-Mandel 可見度
• 改善空間特性：可以提高耦合到單模光纖中的單光子的保持效率

典型應用

1.自發參量下轉換（SPDC）

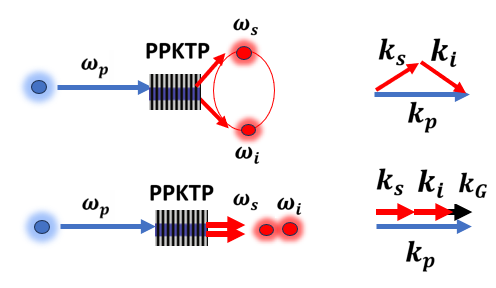

自發參量下轉換（SPDC）是一種利用非線性光學晶體產生量子相關光子對的過程。當具有較高能量和波矢的單個光子（泵浦光）入射到非線性光學晶體時，晶體內部會發生非線性過程，即泵浦光分裂成兩個具有較低能量和波矢的光子（信號光子和閑置光子），并自發發生下轉換。在這個過程中，能量和動量都守恒。在周期性（和非周期性）極化非線性晶體（PPKTP 和 APPKTP）中，可以通過控制非線性晶體的極化周期來控制產生的光子的特性。SPDC 過程能夠產生高純度的 Herald 單光子、相關光子和糾纏光子。這些光子對于各種應用都很重要，包括量子密碼學、壓縮光產生、量子計算、量子超分辨率檢測和量子成像。

2.量子糾纏光子對

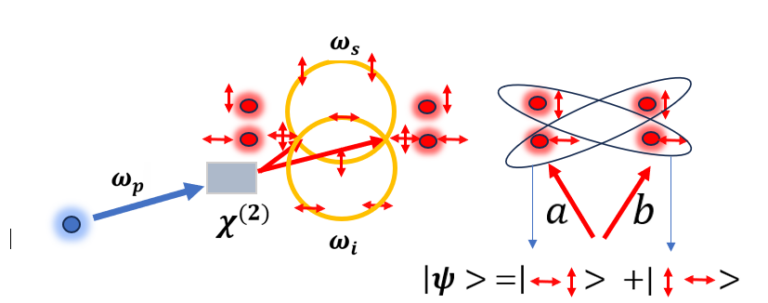

量子糾纏光子對是相關光子對的一個特例，它們以量子態不可分離的方式疊加。它們?cè)诳臻g上是分離的，但在非局部上是相連的。下圖顯示了如何生成一對糾纏的量子比特。這個量子態是兩個狀態的量子疊加。通過測量空間模式“a”中光子的水平??H極化，我們發現第二個光子狀態是空間模式“b”中的垂直V極化。兩個光子并不分離，在雙粒子糾纏態中測量一個光子的狀態可以立即確定第二個光子的狀態。高效的糾纏源可用于許多重要的應用，包括量子密鑰解密（QKD）、量子計算和量子計算機。

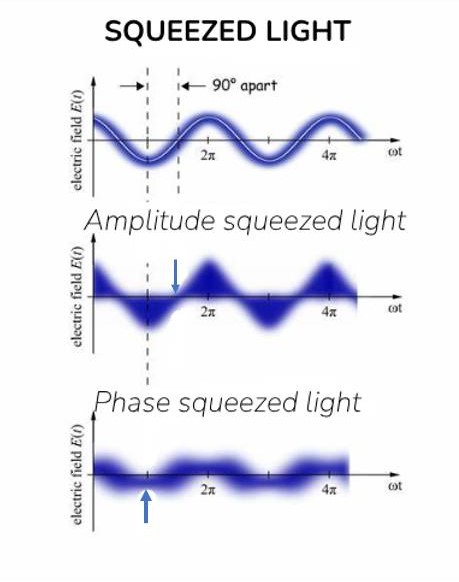

3.擠壓光

SPDC（自發參量下轉換）將泵浦光轉換為一對相關光子：信號光和閑置光。這些相關性以多種不同的形式表現出來，其中一種就是壓縮光。在壓縮光中，電場的一個正交函數的量子不確定性減?。▔嚎s），同時另一個正交函數的不確定性增加（反壓縮或拉伸）。

4.量子關聯光子（光子對）

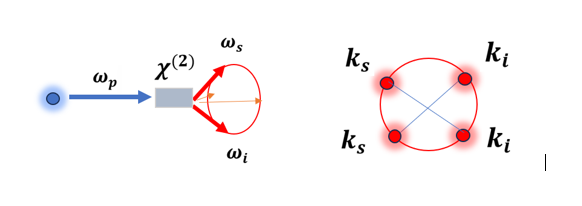

量子關聯光子（光子對）是量子光源的核心組成部分，在各種量子應用中發揮著重要作用。根據物理守恒定律，SPDC 過程中產生的光子在動量、能量和到達時間等許多物理方面自然相關。光子同時到達的時間可以通過巧合檢測來測量。SPDC過程中產生的光子對在動量和頻率上具有相關性，不同頻率的光子對可以用于量子傳感，而無需直接探測低頻光子。
