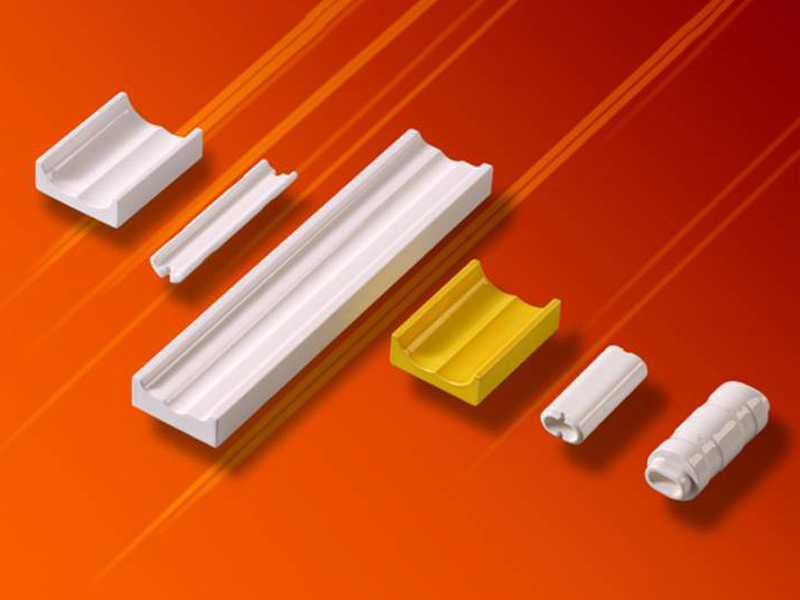

陶瓷反射體近來廣泛應用于激光泵浦腔中。與鍍金反射體比較最大優勢在于其使用壽命極長。高反射率陶瓷材料在可見光區（380nm－780nm）光譜平均反射率高達97%以上。

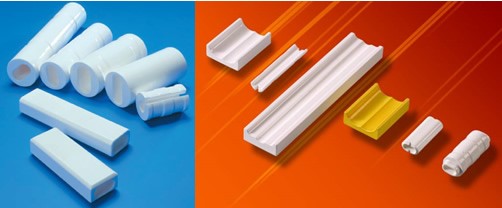

燈泵浦固體激光器用陶瓷體

• BAB – 外形是圓柱；

• ZAB – 外形不規則；

• LAK – 外形是方的但有一面是凹形；

• EAB – 外形是方；

• GAZ – 外形是三角形。

注：1）單位為mm；2）單燈單棒時，指燈棒距離，雙燈單棒時，指燈燈距離。

半導體泵浦模塊專用陶瓷體

型號說明: CRDP-XX-YY-Z-AAA-BBB

• CRDP: 半導體泵浦陶瓷體

• XX – 反射體內徑 (mm)

• YY -  反射體長度 (mm)

• Z – 反射體面數，就是側面可以放半導體巴條的數量。

• AAA – 與反射體剖面相關的備注，如TRI (三角形)、CRL (圓形)、PLT (平面形)

• BBB – 備注

美容和光子潤膚用陶瓷體

• 型號說明：CRIPL-XX-YY-BBB

• CRIPL: 美容和光子潤膚用陶瓷體

• XX – 反射體內徑或角度(mm/度)

• YY -  反射體長度 (mm)

• BBB – 備注

上面反射體是已有并且在市場上大量使用的。一般來說，反射體總是根據客戶的要求訂制的。請上我們的網站看反射體的機械圖，以便理解其應用。如有具體要求，請聯系我們。

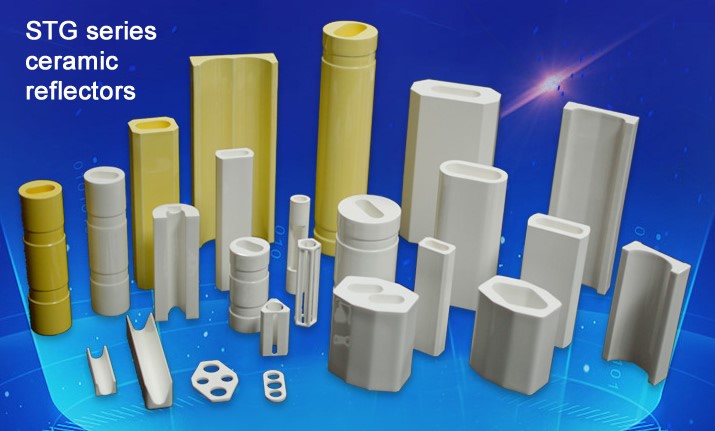

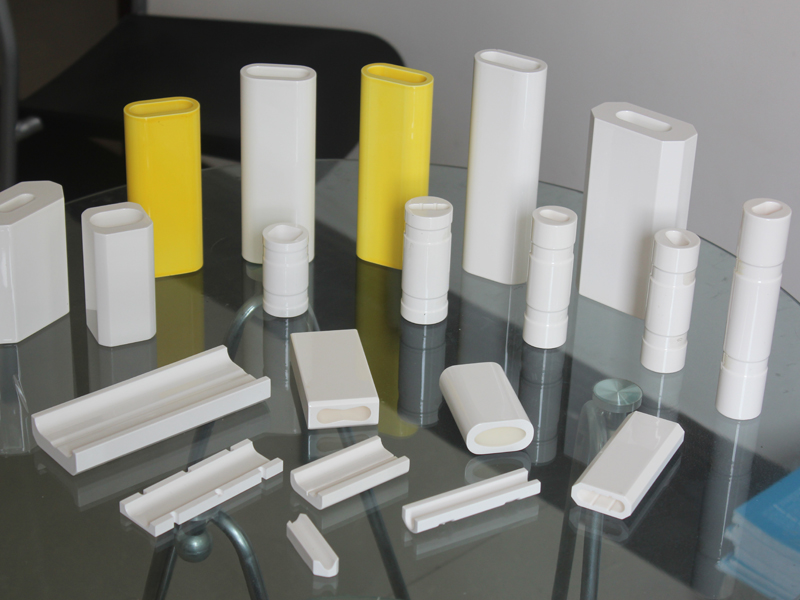

STG系列陶瓷反射體

ST系列的陶瓷反射體坯體采用99% Al2O3制成坯體，經過適當?shù)臏囟葻疲员Ａ艉线m的孔隙率和適當?shù)呐黧w強度。陶瓷反射體表面采用了全涂覆高反射率陶瓷全釉工藝，與鍍金反射體相比，其最大優勢在于使用壽命極長，反射特性為漫反射。

此陶瓷反射體是醫療和工業激光焊接的泵浦腔的一個低成本、高效率的解決方案。

主要特性：

• 表面全釉以取得最大反射率和易于清洗

• 在波長600-1000nm處反射率達97%

• 在400-1200nm頻譜范圍內反射率超過95%

• 坯體具有適當?shù)亩嗫缀透邚?qiáng)特性

物理特性：

• 顏色：白色

• 密度：3.1g/cm33

• 氣孔率：22%

• 抗彎強度：170MPa

• 熱膨脹系數：7.9×10-6--/С（200～500℃）

• 9×10-6/С（200～1000℃）

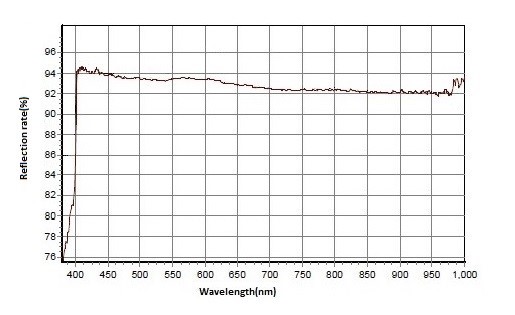

性能指標測試圖

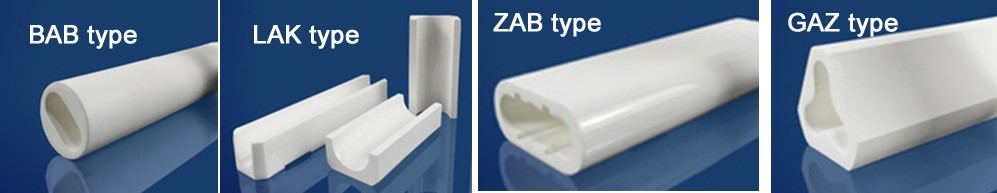

主要型號定義

• STG-BAB  –外形圖為圓形;

• STG-ZAB – 外形圖不規則

• STG-LAK – 上下結構（外形圖為方形、長方形，但一面是凹形）;

• STG-EAB – 外形是長方形；

• STG-GAZ – 外形是三角形。

下列圖表中是我們現有的產品型號.

我們可根據客戶提供的圖紙定制陶瓷反射體。如有特殊應用和具體要求，請聯系我們。

常用陶瓷體尺寸列表

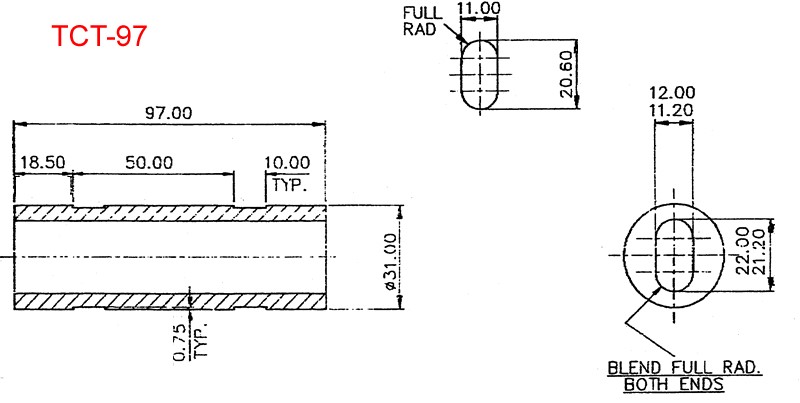

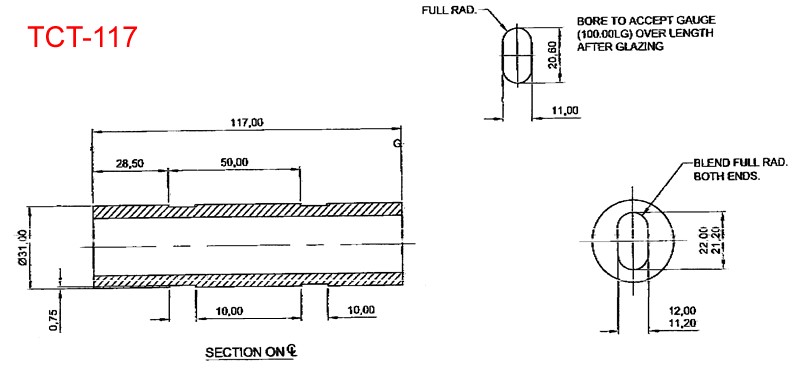

1. 單燈單棒用反射體：TCT97(等同于BAB192) 和TCT117(等同于BAB330)

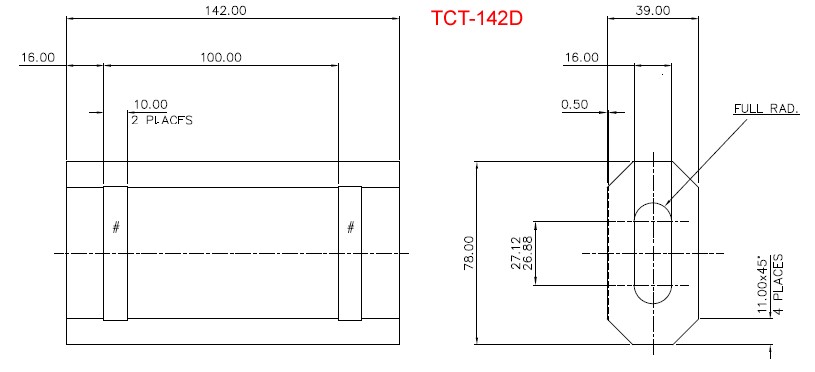

2. 雙燈單棒用反射體：TCT-142D(等同于ZAB146)

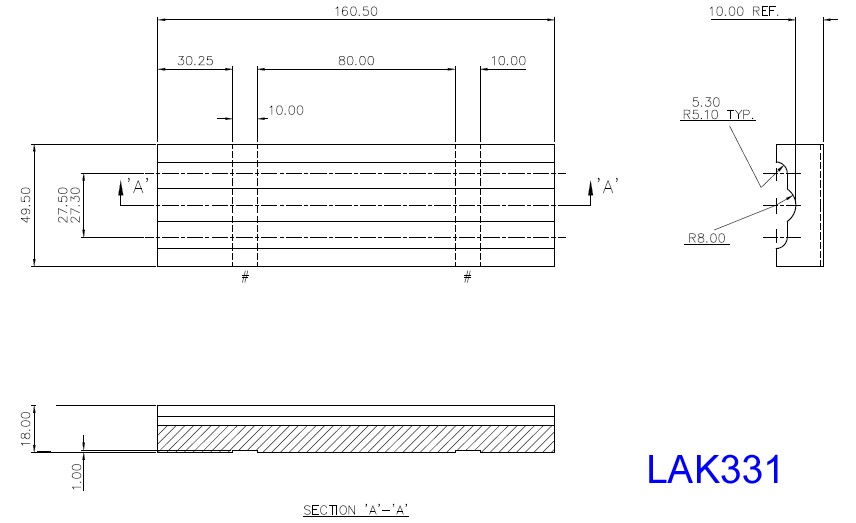

3. 雙燈單棒用反射體：LAK331

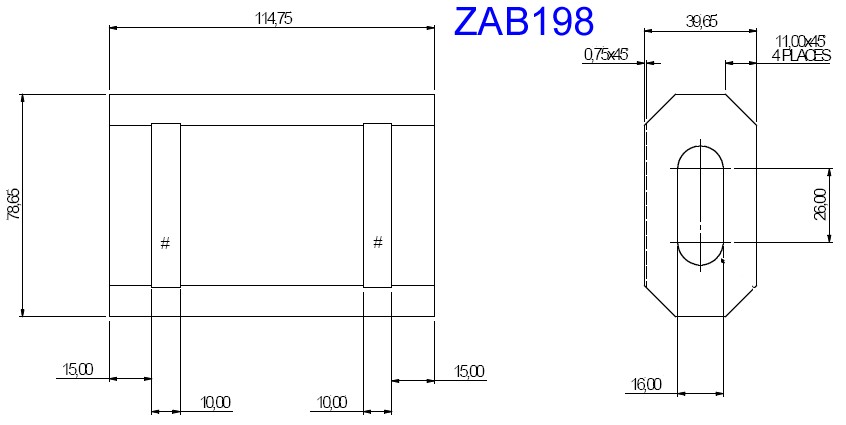

4. 單燈單棒用反射體：ZAB198

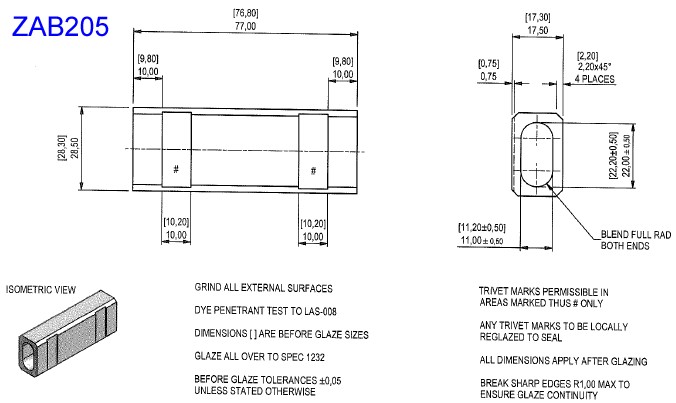

5. 單燈單棒用反射體：ZAB205

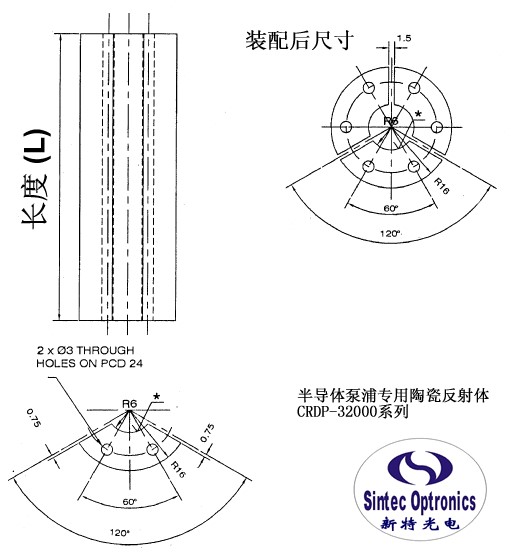

6. 半導體泵浦模塊專用陶瓷體（CRDP-32xxx系列）
