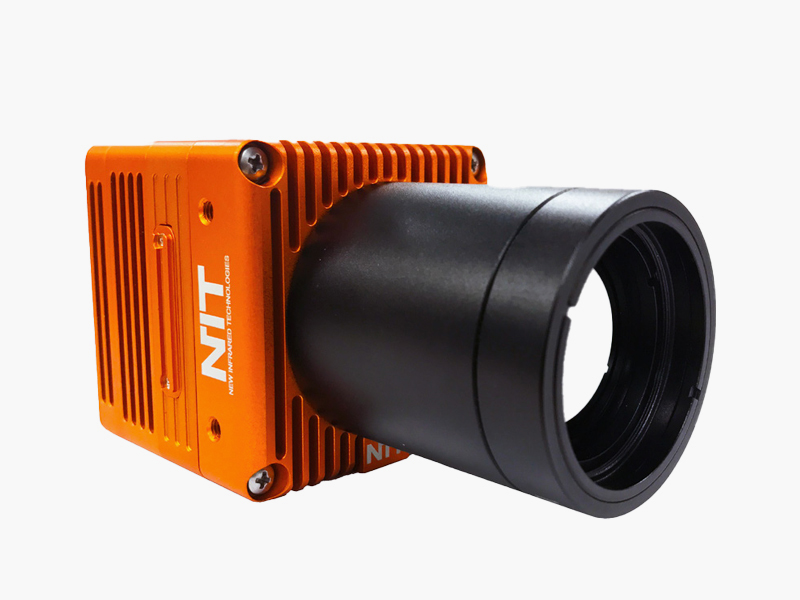

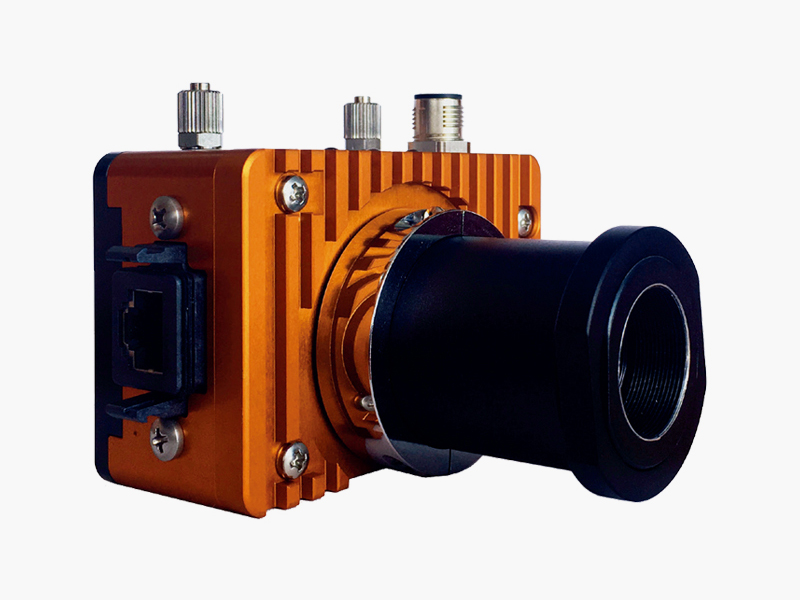

非致冷128x128pixels 中紅外相機基于傳感器的攝像機，具有128×128分辨率，并具有GigE VISION接口和GenICam兼容，每秒采集速度高達4000張圖像；CMOS傳感器真彩工業攝像機是一款 7100 萬像素的彩色數碼專業相機，專為滿足苛刻的終端用戶而設計，尤其是在圖像質量、生產力和性能方面。
我們一站式供應各種類型的中紅外相機，非制冷中紅外相機，高速成像相機，紅外成像監測系統,太赫茲相機,非制冷太赫茲相機,太赫茲相機成像儀,太赫茲成像相機,太赫茲成像儀,太赫茲紅外照相機,CMOS傳感工業相機,工業相機，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們的產品經理！
產品特性
高速128x128像素紅外相機，幀速率高達每秒4000張
可配置的ROI窗口（允許更快的幀速率）
高性價比和可靠性確?？稍诠I(yè)4.0產線中使用
多種工業應用: 如機器視覺、添加劑制造、工業過程監控、氣體檢測、光譜學、玻璃制造質量保證、無人機等。
典型應用
添加劑制造業
工業過程監控
機械視覺
氣體和火焰檢測
光譜學
玻璃制造質量保證
科學研究
汽車工業
家電制造業
冶金和鋼鐵工業
石化工業
玻璃制造業

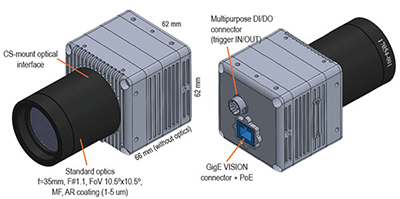

產品參數
探測器類型VPD PbSe FPA 數字接口，自然冷卻
像素128*128
像元50um
光譜范圍1-5um
峰值波長3.7um
積分時間10-1000us，可選
A/D質14位
數據接口GE ： V2.0，多用途DI/DO連接器（觸發輸入/輸出）
幀頻2000Hz全像素
ROI開窗可實現更高幀頻和閃拍
預熱時間小于10s
供電以太網供電8W或者12VDC
機械接口M3/M4
尺寸66x62x62 mm, 400 g
鏡頭S-mount,10.5ox10.5o, f/1.1, 35 mm, 手動對焦；15.2o x 15.2o, f/1.2, 24 mm，可選
軟件采集可視化軟件
最小測溫100°C
| 型號 | STN-16K | STN-16K+ |
| 最大幀速率 | 2000幀每秒 @ 128×128 使用嵌入式ROI窗口功能可提高幀速率 | 4000幀每秒 @ 128×128 使用嵌入式ROI窗口功能可提高幀速率 |
| 窗口模式 | 128×128/ 64×64 (FPA中心) /32×32 (FPA中心) /1×128 (FPA中心) | ROI的大小和位置：可通過軟件配置 |
| 采集方式 | 128×128:隔行模式,64×64, 32×32, 1×128: 快照獲取 | 所有模式: 快照獲取 |
| NUC 修正表 | 軟件修正 | 硬件修正 (4個存儲表) |
| 數據傳輸模式 | RAW 數據， 14位t | 可選：–原始數據，14位/–NUC校正，16位/–高速模式RAW/NUC:12位 |
產品特性
非制冷中紅外相機，防護等級IP67，帶工業USB連接和1kHz幀速率。
尺寸小、價格低、集成方便。
典型應用
工業過程監控（焊接，切割等）
工業自動化
激光加工監控
氣體和火焰檢測
機械視覺
OEM工業集成
汽車工業
家電制造業
冶金和鋼鐵工業
玻璃制造
石化工業
產品參數

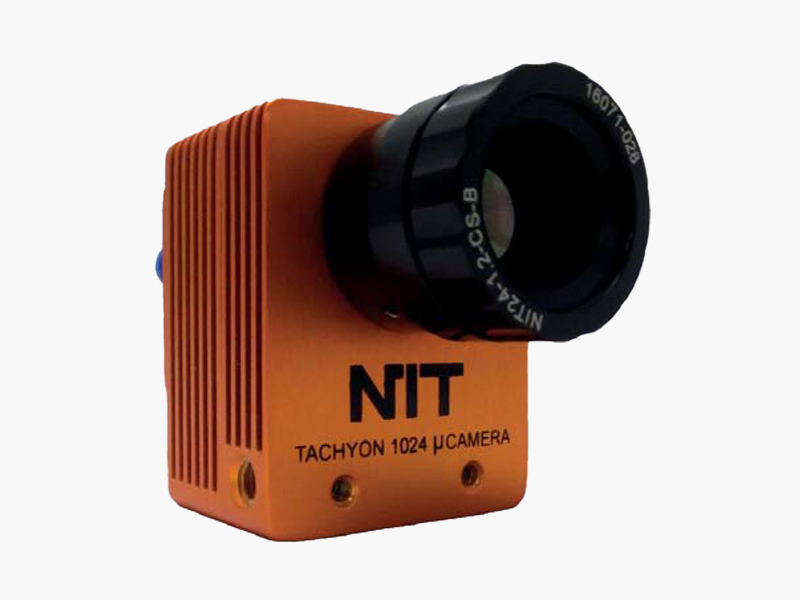

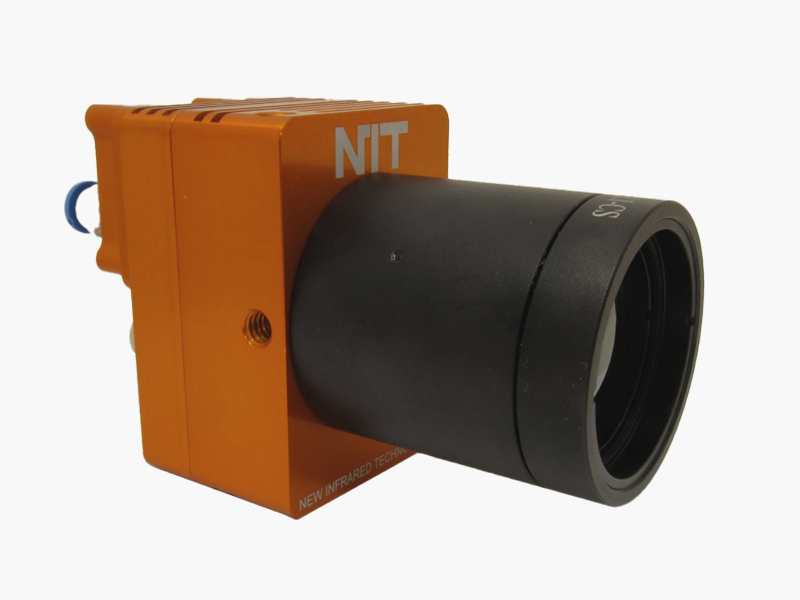

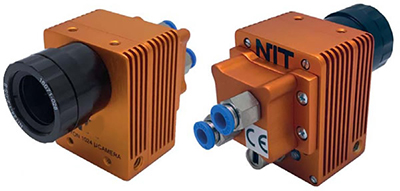

型號：STN-1024
工業用小型非制冷紅外MWIR相機
探測波段：MWIR（1-5um）
檢測峰值波長：3.7um
焦平面分辨率：32x32（1024像素）
用于1-pt偏移校正的快門
集成時間：通過軟件調整（100-500 us）
最大幀速率：1000Hz（低頻也可）
快照圖像采集
電氣接口：USB供電，背部裝有工業級M12迷你USB連接器（可選：連接器在底部）
通信接口：USB 2.0，高速（高達480 Mbps）
數據傳輸：原始數據，10位
鏡頭：f=24mm，f#1.2，視場10.2°×10.2°（IP67防護等級）
可選鏡頭：f=48mm，f#1.6，視場5.1°×5.1°（IP67防護等級）
集成溫度傳感器

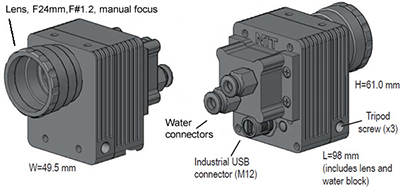

尺寸：98.0（長）x 49.5（寬）x 61.0（高）（背面連接器）
體重：250克
最低檢測溫度：100°C
防護等級IP67的金屬外殼帶CS光學接口
水封和DLC涂層可用于惡劣環境
軟件包括：NIT軟件套件（可視化軟件采集）
可提供定制軟件開發的DLL

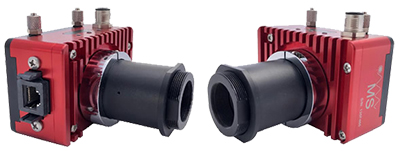

工業加工在線紅外成像監測系統
持續監測和測量熔池和熱影響區（HAZ）幾何形狀
確保質量監控
允許同軸集成和離軸操作
獨立運行
二級警報配置，PC數據記錄
主要應用：激光焊接、激光熔敷、熔覆、微波輔助焊等

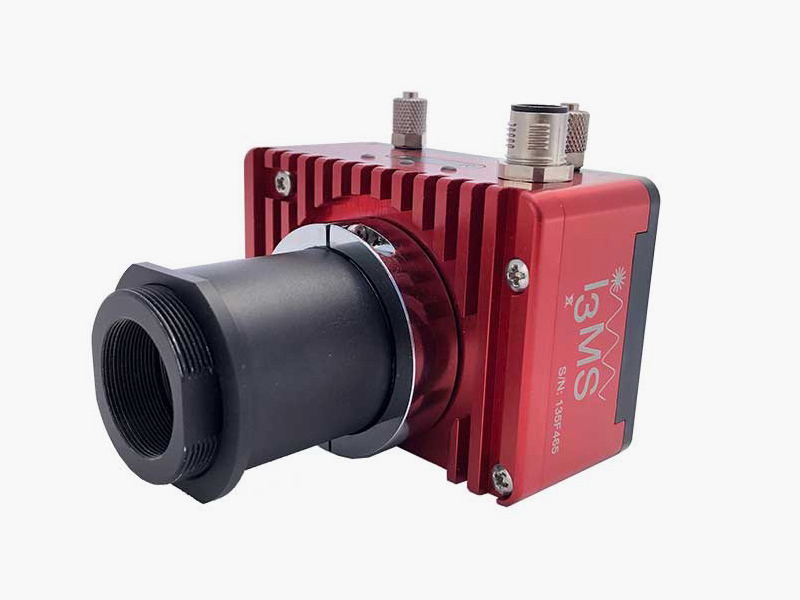

| 型號 | STN-I3MS |
| 組件 | 帶實時處理電子設備和水鎖接線盒的紅外攝像機、多I/O電纜（3米）、24V直流電源；用于系統配置、數據記錄和日志文件分析的軟件包；用于光學校準的紅外發射器 |
| 制程兼容性 | 激光，氬弧焊, LMD, 激光熔覆, WAAM等 |
| 機械集成 | 同軸和離軸操作。 |
| 激光光學兼容性（同軸集成） | 需要從加工區傳輸大于1.1um紅外信號到光學端口 |
| 輸出 | 模擬信號輸出 (0 - 10 VDC) 與熔池/熱影響區寬度成比例 跨度可配置 |
| 尺寸 (mm) | 紅外相機: 88x60x92 mm 連接盒: 124.5x102x28mm |
| 重量 | 0.5 kg |
| 電源 | 24 VDC, 6 W; 含電源 |
| 成像透鏡 | CaF2，f=50 mm，f#2.25，帶手動對焦機構（其他焦距可選） |
| 機械外殼（相機） | 防護等級IP67帶嵌入式散熱器的機械外殼，嵌入式水鎖，用于空氣/水冷卻 |
| 機械接口（光學元件正面） | C-mount帶埋頭螺紋，用于緊密調整 |
| 像素視場分辨率 | 同軸：取決于安裝在激光光學系統中的光學系統離軸：視場=3.7°×3.7°（焦距f=50 mm） |
| 紅外相機 | VPD PbSe攝像機，64x64像素（像素尺寸：50um） MWIR響應（1-5um），幀速率1000幀/秒 |
| 通訊端口 | 千兆以太網 (RJ-45) |
| 軟年 | 采集和配置軟件v.1.0；可視化軟件v.2.1 |
| 電腦配置最低要求 | 帶i5處理器的PC，RAM內存：8 GB 可用硬盤：1 GB，操作系統：Windows 10或更高版本（32/64位） |
| 過程監控配置 | 可選配置：手動、軌道、連續軌道長度（軌道模式）、警報級別、警報延遲激光延遲和自動檢測 |
| 指標 | 熔池/熱影響區寬度、紅外圖像、激光狀態、警報（2個警報級別） |
| 其他特點 | 激光開/關數字輸入（光耦合）；監控報警數字輸出（光耦合）； 過程數據記錄，圓形和矩形區域（ROI） |
| 配件 | 3-color light pole indicator三色燈極指示 |

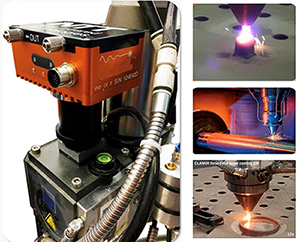

連續監測和測量熔池幾何形狀
全程激光功率閉環控制，確保質量和可重復性
可兼容大多數激光光學元件和粉末
簡易機械集成，配置快捷
運行過程中無需重新配置
主要應用：LMD和熔覆
| 型號 | STN-C |
| 組件 | 帶實時處理電子設備和水鎖接線盒的紅外攝像機、多I/O電纜（3米）、24V直流電源；用于系統配置、數據記錄和日志文件分析的軟件包；用于光學校準的紅外發射器 |
| 制程兼容性 | 激光熔覆 |
| 激光光學兼容性（同軸集成） | 需要從加工區傳輸大于1.1um紅外信號到光學端口 |
| 輸出 | 模擬信號輸出 (0 - 10 VDC) 與熔池/熱影響區寬度成比例，跨度可配置 |
| 尺寸 (mm) | 紅外相機: 88x60 mm 連接盒: 124.5x102x28mm |
| 重量 | 0.5 kg |
| 電源 | 24 VDC, 6 W; 含電源 |
| 成像透鏡 | CaF2，f=50 mm，f#2.25，帶手動對焦機構（其他焦距可選） |
| 機械外殼（相機） | 防護等級IP67帶嵌入式散熱器的機械外殼，嵌入式水鎖，用于空氣/水冷卻 |
| 機械接口（光學元件正面） | C-mount帶埋頭螺紋，用于緊密調整 |
| 像素視場分辨率 | 取決于安裝在激光頭上的光學系統和氣嘴的直徑 |
| 紅外相機 | VPD PbSe攝像機，64x64像素（像素尺寸：50um），MWIR響應（1-5um），幀速率1000幀/秒 |
| 通訊端口 | 千兆以太網 (RJ-45) |
| 軟年 | 采集和配置軟件v.2.0；可視化軟件v.2.1 |
| 電腦配置最低要求 | 帶i5處理器的PC，RAM內存：8 GB，可用硬盤：1 GB，操作系統：Windows 10或更高版本（32/64位） |
| 過程監控 | 可選模式：自動、手動、 |
| 指標 | 熔池寬度、激光功率、紅外圖像，激光狀態 |
| 其他特點 | 激光開/關數字輸入（光耦合）；監控報警數字輸出（光耦合）；過程數據記錄，圓形和矩形區域（ROI） |

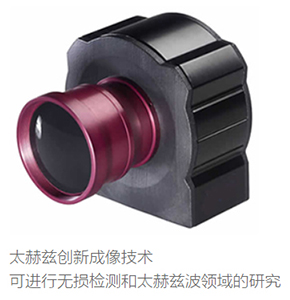

多年來我們一直利用著我們身邊圍繞著許多不同形式的電磁波：光波、無線電波、微波。太赫茲波（THz）是頻率在100GHz到10THz之間的電磁波。太赫茲輻射位于微波和紅外光譜區域之間。
太赫茲輻射因其獨特的性質，可以穿過各種各樣的非導電材料。它們能量低（~4.1 meV）且非電離，對人體無害。因此我們可以利用太赫茲成像技術在食品、工業、醫藥等各個領域進行無損檢測。太赫茲波還能被一些液體如水吸收，這種特性可以用來測量各種物體的內部濕度。太赫茲波段的范圍從100GHz到10THz。在這些頻率下，電磁波具有一些非常獨特的特性：
這種波段可穿透塑料、陶瓷、木材和織物等非極性材料；
這種波段可被水分高度吸收；
使用到的能量非常低，并且這種波段是非電離的
通過這臺太赫茲成像儀，你可以透視很多材料，此特性使其成為開發無損檢測解決方案的理想選擇，它可用于檢測和檢查木材、紙張/紙板、聚合物和塑料、陶瓷、復合材料、植物、食品中的缺陷，以及評估這些材料中的濕度。
更重要的是，因為太赫茲波是非電離的。它對人體沒有危害，也使這項技術成為非損傷測試（NDT）X射線解決方案的一個有力的替代品。
產品應用
太赫茲源的特性
無損檢測
生命科學
科學儀器
產品優點
視頻速率
高靈敏度
高分辨率
大范圍

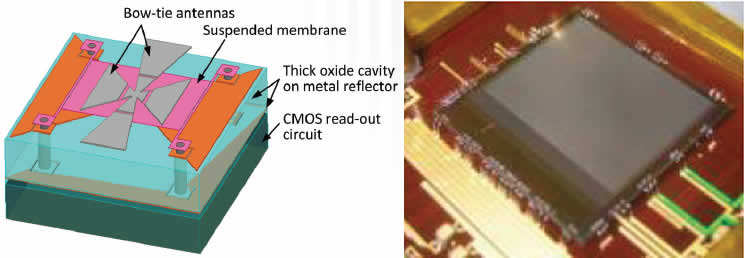

微測輻射計像素結構和天線耦合，微測輻射熱計陣列傳感器建立在CMOS ROIC上。

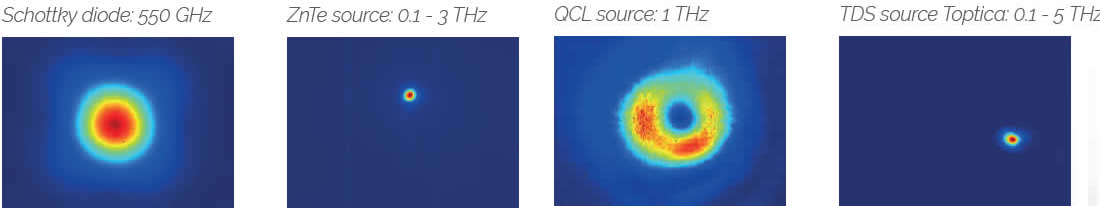

實驗室：太赫茲光束特性
太赫茲相機是所有研發太赫茲波領域的實驗室和研發機構必不可少的工具。可探索太赫茲在各種應用中的潛力，如醫學成像、腫瘤學等。廣泛的覆蓋范圍（(0.1THz to 5THz）加上無與倫比的測輻射熱傳感器靈敏度使得太赫茲相機成為一個用于太赫茲激光源的可視化/鑒定的完美工具。
NDT/質量控制
此外，我們的太赫茲相機可以非常方便地對各種工業中使用的先進材料進行無損檢測和工業質量控制。THz無險成像技術可以看到很多不可透視物質材料的內部缺陷。
我們的非接觸式THz穿透成像系統可以通過觀察材料，實時檢測生產過程中零件內部的制造缺陷或材料缺陷。太赫茲成像技術是工業加工中檢測材料如塑料，陶瓷，復合材料，聚合物，木材，紙板和紙張，紡織和纖維，皮革等等的最有效的工具。
易于操作的控制軟件
通過USB3直接接入
動態黑色參考
照明校正
軟件開發工具包
提供LabVIEW驅動程序
產品特性
| 型號 | STI-TZP | STI-TZF |
| 靈敏度 | 20 pW/ 每像素 | 30 pW/ 每像素 |
| 光譜范圍 | 0.1 - 5 THz | |
| 傳感器 | 320x240320x240像素微測輻射非制冷技術 | |
| 傳感器窗口 | HRFZ -雙面氬處理硅 | |
| 像素大小 | 50 μm | |
| 幀速率 | 25 Hz | |
| 原始數據深度 | 16 bits | |
| 供電電壓 | USB 3.0 | |
物鏡范圍
| 型號 | Lens x0.25 | Lens x1 |
| 材料 | HRFZ – 硅 | HRFZ – 硅 |
| 頻率范圍 | 0.1 - 5 THz | 0.1 - 0.8 THz |
| 放大倍數 | x0.25 at 200 mm | x1 at 100 mm |
| 焦距 | 50 mm | 50 mm |
| 孔徑 | F/0.8 | Numerical Aperture: 0.3 |
| 視場 | 64x48 mm at 200 mm | 16x12 mm at 100 mm |
| AR鍍膜 | Parylene C | Parylene C |
