DMD數字微鏡器件空間光調制器

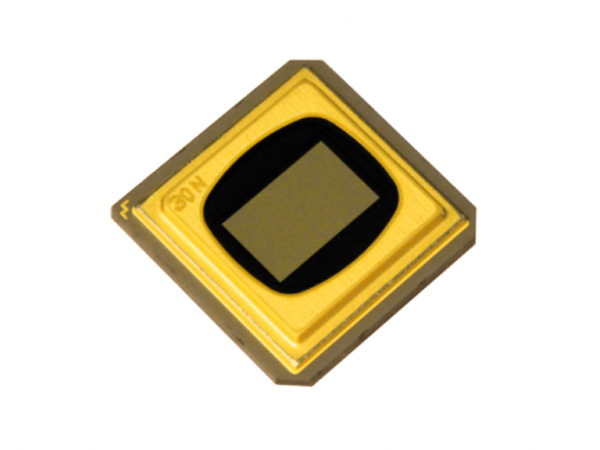

每一個 DLP 芯片組的核心都有一個高反射鋁微鏡陣列，即數字微鏡器件 (DMD)。DMD 是一種電子輸入、光學輸出的微機電系統 (MEMS)，開發人員可借助該系統執行高速、高效及可靠的空間光調制。采用 TI 成熟的半導體生產技術，每一個 DMD 都含有最多 200 萬個獨立控制的微鏡（構建于相應的 cmos 存儲單元上）。在運行期間，DMD 控制器為每個基本存儲單元加載一個“1”或一個“0”。接下來會施加鏡像復位脈沖，這會引起每個微鏡靜電偏離大約一個鉸鏈，從而達到相應的 +/-12° 狀態。由于會受到兩個彈簧頂針的阻力而物理停止，這兩個有效狀態的偏離角度是可重復的。在投影系統中，+12° 狀態對應“開”像素，-12° 狀態對應“關”像素。通過對每個鏡片的開/關占空比進行編程來創建灰度圖形，并且可以多路復用多個光源以創建 RGB 全彩圖像。

DMD數字微鏡器件空間光調制器（DMD?開發套件）基于DLP? Discovery? 4100芯片組，代表了市場上DMD空間光調制器產品的最高性能。配備USB3.0超高速數據接口，128Gbits板載內存，幀頻高達50KHz，4百萬像素分辨率，得益于DLPCx10 控制器芯片組的持續帶寬，DMD數字微鏡器件空間光調制器在鏡像控制方面提供了獨特的靈活性以及出色的模式頻率?？捎霉庾V范圍涵蓋從 363nm UVA 到 2500nm NIR 的所有波長。A 型 DMD 封裝提供高效的冷卻選項，每個 DMD 能夠?qū)崿F(xiàn)高達 160W 的持續光功率傳輸。DMD數字微鏡器件空間光調制器可利用 DLP 技術快速啟動應用程序開發。該模塊配備完全配置的高速 FPGA 邏輯和固件，以便客戶節省專用硬件和固件開發的時間和成本。全面且經過長期驗證的應用程序編程接口 ALP?4 是通用控制器套件，可為所有DMD空間光調制器提供完全的軟件兼容性。  DMD空間光調制器適用于壓縮感知，單像素3D成像，波前整形，光譜成像，量子成像，生物成像，數字成像平板印刷，激光打標，LCD和OLED修復，SLA&SLS 3D打印，自適應照明，場景模擬，3D機器視覺和質量控制，3D掃描。

DLP?(DMD)空間光調制器優勢：

• 超高速：圖形數據從讀取到顯示過程延時小于1500μs，非實時圖形刷新速率高達22.272kHz

• 超高分辨率：2560x1600,像元大小7.6微米

• USB3.0超高速數據傳輸接口：二值圖形數據從電腦到128Gbits片上內存的傳輸速率大于4000Hz.

• 128Gbits（16GB）片上內存:至多可存儲17萬張1bit二值圖形數據。

• 單像素級的精確控制：圖形數據中的一個像素直接mapping映射一個DMD像素，并貫穿整個處理過程

• 高兼容性DLL動態函數庫：Python，C++，C#，.NET，LabVIEW，MATLAB

• 開源多個編程環境下的Demo軟件源代碼

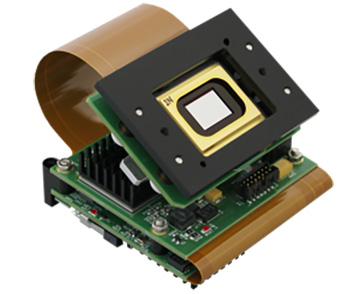

超高速DMD空間光調制器

超高速DMD空間光調制器提供靈活的控制，具有最高像素分辨率和最大數據速率，能適用于各種相關應用。利用DLP? Discovery 4100芯片組61Gbit/s（DLPC910) 的帶寬特性，幀頻可高達22272fps。通用高性能編程開發工具ALP4.3支持只使用部分像元（AOI)，可實現高達50000fps幀頻.

型號	STVL-V-7001	STVL-V-7001+	STVL-V-9501 STVL-V-9501C	STVL-V-6501	STVL-V-9001 STVL-V-9001C STVL-V-9001T	STVL-V-650L
簡圖
芯片組	DLP7000 DLPC410	DLP7000 DLPC410	DLP9500 DLPC410	DLP6500 DLPC910	DLP9000X DLPC910	DLP650LNIR DLPC410
A類DMD	0.7”XGA	0.7”XGA	0.95”1080p	0.65''1080p	0.9” WQXGA	0.65''WXGA
優化波段	VIS、UV	VIS、UV	VIS、UV	VIS	VIS、UV	NIR
分辨率	1024 x 768	1024 x 768	1920 x 1080	1920 x 1080	2560 x 1600	1280 x    800
像素大小	13.7μm	13.7μm	10.8μm	7.6μm	7.6μm	10.8μm
通光面大小	14.0 x 10.5mm2	14.0 x 10.5mm2	20.7 x    11.7mm2	14.5 x    8.2mm2	19.4 x    12.1mm2	13.8 x    8.6mm2
控制板類型	V4395	VDIF	V4395	V4390	V4390	V4395
控制板尺寸	162 x 99mm2	120 x 97mm2	162 x 99mm2	162 x 99mm2	162 x 99mm2	162 x 99mm2
DMD板尺寸	67 x 50mm2	48 x 66mm2	102 x 83mm2	101 x 78mm2	95 x 88mm2	63 x 47mm2
柔性電纜長度	105/283/573mm	44 x 139mm	105/283/573mm	105/283/573mm	105/（283）mm	105mm
板上RAM容量	64 Gbit/128 Gbit	64Gbit/128 Gbit	64    Gbit/128 Gbit	64    Gbit/128 Gbit	64    Gbit/128 Gbit	64    Gbit/128 Gbit
板上的二進制模式	87381/174762	87381/174762	31    068/62 137	31    068/62 137	16    777/33 554	55    924/111 848
硬件觸發器	主/從	主/從	主/從	主/從	主/從	主/從
開發工具	ALP-4.3	ALP-4.4	ALP-4.3	ALP-4.3	ALP-4.3	ALP-4.3
刷新率（1bit ）	22727Hz	22727Hz	17857Hz	10309Hz	12987Hz	10752Hz
刷新率（6bit）	1091Hz	1091Hz	987Hz	871Hz	1013Hz	856Hz
刷新率（8bit ）	290Hz	290Hz	266Hz	266Hz	303Hz	258Hz
刷新率（12bit ）	18Hz	18Hz	17Hz	17Hz	20Hz	17Hz
PC接口	USB3.0	USB3.0	USB3.0	USB3.0	USB3.0	USB3.0
PC傳輸速率	>4000fps*	>4000fps*	>1600 fps*	>1600fps*	>1100fps*	>3000fps*
攝像頭端口	-	2倍	-	-	-	-
攝像頭電纜長度	-	600/250mm	-	-	-	-
圖像傳感器（應要求）	-	IMX174（IMX 422 | 426 | 536）	-	-	-	-
開發組件（攝像頭選項）	-	DLS-API標準	-	-	-	-

*典型值，可根據數據壓縮比和PC而變化。

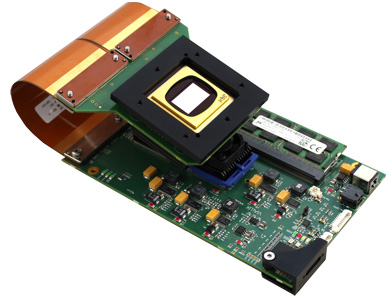

高速DMD空間光調制器

高速DMD空間光調制器V-7000 支持0.7"  XGA 分辨率可見光波段（400-700nm)或紫外波段（363-420nm)優化的DMD芯片，USB 2.0 計算機接口通過無損壓縮加速，板載內存可容納 21845 個二進制圖像。ALP?4 控制器套件具有完整的功能，并且軟件與超高速DMD空間光調制器兼容。

*典型值，可根據數據壓縮比和PC而變化。

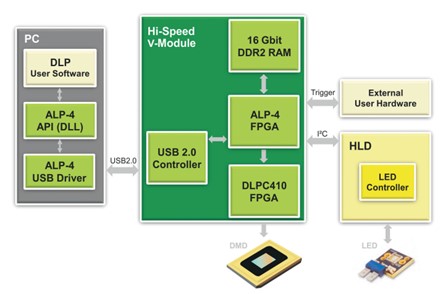

ALP-4控制器套件

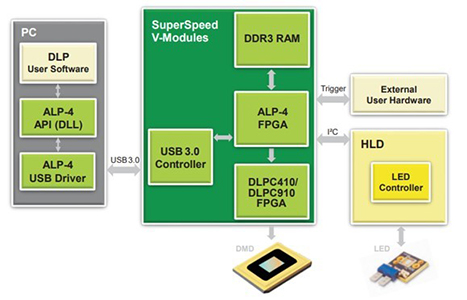

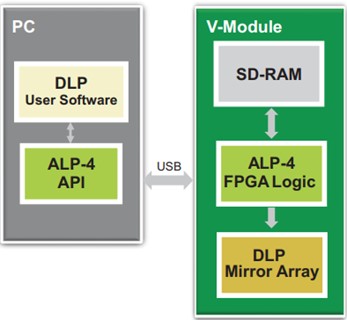

ALP-4控制器套件是一個通用平臺，可實現DLP微鏡的高級控制系統。為工業、醫學、研究和開發而設計的一套廣泛的庫功能為應用程序開發提供了便利。我們推出了第一個ALP控制器套件TM，從2001年TI在市場上推出的第一個DLP Discovery芯片組開始。多年來，基于FPGA的DLP芯片組一直得到支持，保持了應用程序編程接口的完全兼容性。使用ALP-4的客戶可以快速啟動產品設計，而無需耗時開發軟件、固件和高頻FPGA邏輯代碼。控制和數據流的方案如下面的框圖（下圖左）所示。操作原理與標準多媒體投影完全不同。圖案序列在PC中生成，并通過壓縮的USB傳輸上傳到板載存儲器。高度復雜的FPGA邏輯用于處理數據并將數據流傳輸?shù)轿㈢R陣列。ALP-4控制器套件包含在所有V模塊中，如圖（下圖右）所示。它也可作為德州儀器DLP Discovery4100評估模塊（EVM）的附件提供。

ALP-4應用程序編程接口（API）提供高級DLP控制，是一種經過驗證的工具，支持從概念驗證到產品開發和系列產品的各種用例。API是在一個可移植的DLL中實現的，它可以在C++、C#、Visual Basic（.NET）、Python、MATLAB、LabVIEW和其他開發平臺中使用，Python運行在Microsoft Windows操作系統上。*ALP-4.3控制器套件充分利用USB 3.0 SuperSpeed的功能，并通過無損壓縮模式來提高有效傳輸速率。微鏡陣列的低延遲更新可通過PC進行反饋操作，刷新周期≤1.5ms。

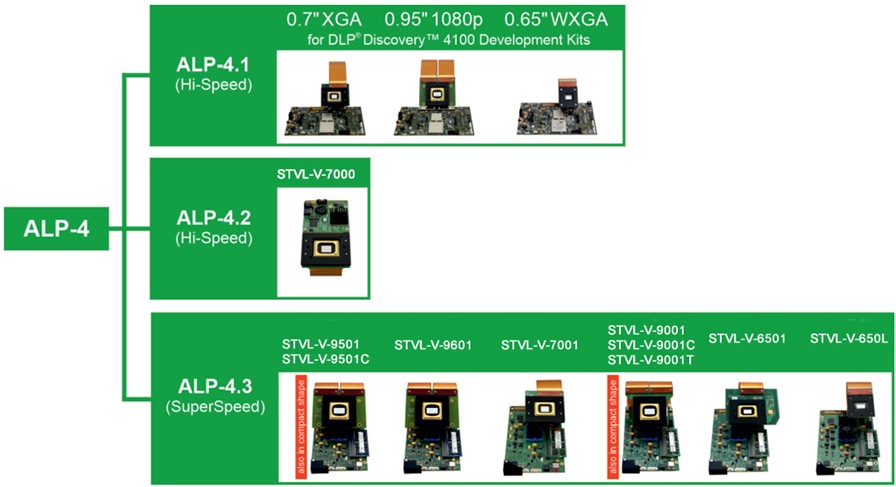

ALP-4.3控制器套件的廣泛可用性得益于模式控制的高度靈活性。圖案序列可以在ALP-4.3中自定義，以滿足各自的要求和四種不同的操作模式可用。

二進制模式

二進制模式序列在應用程序中定義，并上傳到板載RAM中?？梢跃_地控制用于序列顯示的時序參數。ALP-4在20μs到幾秒的圖片時間范圍內提供了很高的靈活性。這意味著，鏡子可以保持靜止而不發生任何移動，也可以在高達50kHz的頻率下進行切換。一個全面的觸發設施可以在主模式或從模式下與外部設備同步。多個序列被組織在一個隊列中，以方便并行上傳和顯示，并被連接以實現無間隙顯示。

灰度圖案

通過設計，DMD只能在給定時刻顯示二進制圖案。為了投影灰度圖像，必須相應地對多個二進制幀進行時間控制。ALP-4以FPGA時序的數字精度生成灰度值的模式。最大鉆頭深度為12比特；可以選擇較低的分辨率。使用同步檢測器產生10ppm的完美灰度線性，這是DLP的計量應用中通常需要的?；叶葓D案序列包含指定數量的位平面，并且在ALP-4中實現了脈沖寬度調制（PWM）的有效算法，該算法對于各種DLP芯片組產生260-300fps（8位）。整個灰度圖像受到觸發設施的影響，因此可以很容易地同步相機。Flex PWM是一種高級操作模式，用戶可以通過外部觸發器自由控制位平面時序。

圖案序列組成

ALP-4支持通過使用幀查找表（FLUT）來進行間接幀選擇。輸出顯示序列由存儲在RAM中的模式組成，使用指向相應幀的FLUT條目。以這種方式，用戶在生成顯示序列方面具有最大的靈活性，并且可以通過僅僅改變FLUT內容來修改它們。在不將多個副本存儲在RAM中的情況下，可以重復顯示相同的模式，因此FLUT操作節省了上傳時間和內存容量FLUT應用之一是通過德爾塔-西格瑪方法進行灰度編碼。

圖案滾動

移動DLP曝光頭在光刻和3D打印等工業曝光應用中是最先進的。這種方法要求圖案以相同的速度滑動通過微鏡陣列。這是通過將圖案數據條上傳到RAM并逐行遍歷來有效地實現的。以這種方式，通過添加一條線并丟棄另一條線，在每個步驟中生成新的DLP圖案。從PC上傳到板載RAM的數據顯著減少。更復雜的用例需要旋轉圖案的滑動顯示；這已經通過在飛行中應用額外的剪切操作來解決。支持永久像素掩模，從而能夠修改目標上的最終圖案曝光水平。

ALP控制器套件的特點

• 垂直滾動：ALPAPI支持按任意行數在多個連接幀之間線性步進。
   使用案例：更快、更高效地使用板內存用于光刻和3D打印應用。

• 水平剪切：可以通過可配置的值在水平方向（基于行）剪切幀，而無需修改幀數據。
    使用案例：通過預處理在垂直方向上應用附加剪切，在DMD上生成旋轉圖像。

• DMD掩碼：DMD掩碼是一個單色位圖，在幀顯示期間覆蓋ALP幀。受影響的位置固定在DMD上。
   使用案例：垂直滾動一系列幀時，水平調整曝光能量

• 幀查找表：除了線性顯示幀序列外，ALP還通過查找表支持隨機訪問順序。圖像只被完全加載一次。
  使用案例：靈活選擇低延遲的投影圖像，因為只有訂單已加載的圖像信息。

• DMD感興趣的領域：ALP  API支持額外的顯示模式，減少圖像數據?？梢酝ㄟ^連續DMD行來選擇感興趣區域（AOI）。
  使用案例：支持增加幀速率/提高速度。

• 用于連續投影的幀連接：多個幀可以組合為一個序列。
  使用案例：連續顯示圖像，兩個投影之間沒有任何中斷

• 通過外部觸發進行投影控制（從模式）：可以通過外部信號觸發并同步到下一個投影幀的轉換。
   使用案例：多個投影儀或V型模塊的鏈接。

• 多個可自定義的幀同步輸出：V模塊最多可生成和輸出三個可自定義同步信號。
  使用案例：觸發和同步外部硬件，例如作為多色光源。

• PWM輸出：V模塊通過脈寬調制GPIO引腳（模擬信號）支持此功能
  使用案例：使用模擬信號控制光源。

工業級高速DLP光學投影模組

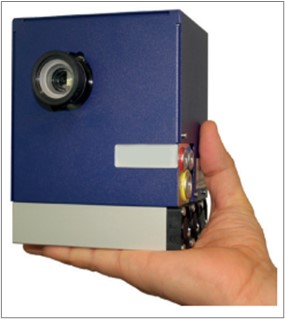

單色工業級DLP光學投影模組，STVL-07-2.0-UV/VIS

高性能、高靈活度工業級DLP光學投影模組STAR-07基于1024x768分辨率的高速DMD空間光調制器V-7000VIS，集成了高功率LED光學模塊，成為了一個獨立的工業級DLP光學投影模組；內置的兼容C++,Python和C#等多個變編程環境的SDK，用戶可以方便靈活精確地設置投影圖形格式、投影幀頻和順序。STAR-07支持1100流明投影光輸出，可選配變焦或廣角鏡頭，投影幀頻可高達22.272kHz, 代表了當前市場上DLP光學投影模組的高性能產品，適用于機器視覺照明、3D掃描、工業數字化曝光和3D打印。

工業級DLP光學投影模組STAR-07提供靈活的控制，能適用于各種相關應用。利用1024x768分辨率高速DMD空間光調制器V-7000VIS 50Gbit/s的帶寬特性，STAR-07的投影幀頻可高達22.272kHz；通用高性能SDK持只使用部分像元(Area of Interest)，可實現高達50kHz的投影幀頻。同時，通用高性能SDK ALP4.2支持C++,Python和C#等多個編程環境，用戶可以方便靈活精確地設置投影圖形格式、灰度等級、投影幀頻和順序，并可以實現像素級的精確控制。

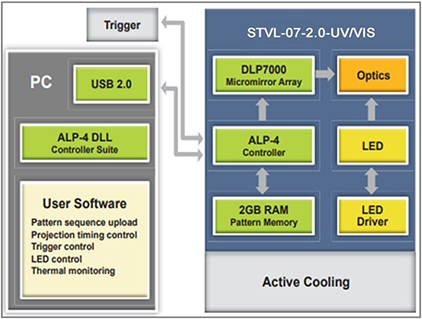

工業級DLP光學投影模組STAR-07的核心控制單元配備USB2.0數據傳輸接口，可實現投影圖形數據的上傳和投影幀頻的控制，配備光電耦合電路的集成化同步觸發接口支持寬范圍的觸發電壓，并且是可編程的I/O接口。高功率LED光源的數字驅動器可以方便的進行功率設置和溫度讀取以便進行系統的散熱管理。

LED選項

*對于連續投影的典型值，脈沖操作可以產生更高的輸出。

鏡頭選項

幀速率

灰度線性度

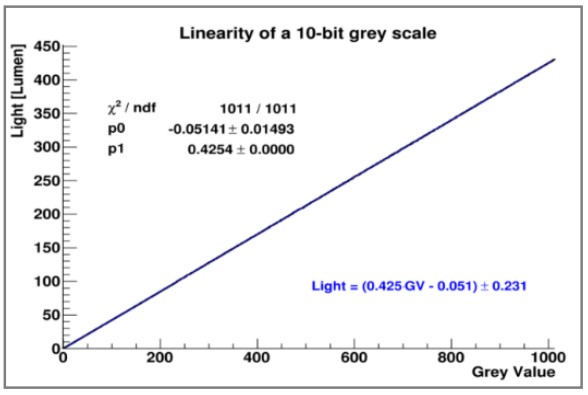

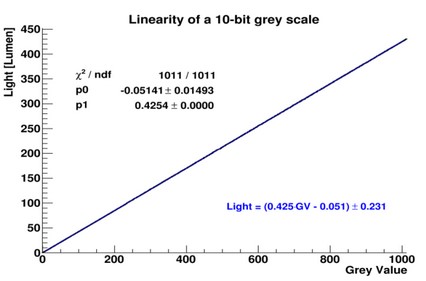

ALP-4支持精確的位平面定時，實現與同步相機記錄相關的出色灰度線性?；叶戎灯钚∮跐M刻度值的0.06%。

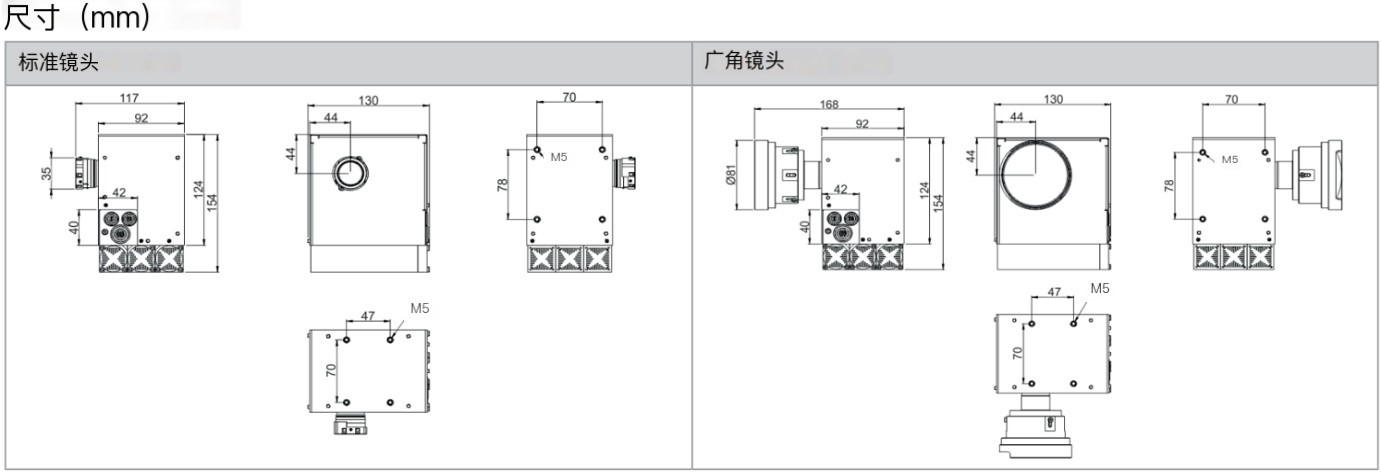

常規規格

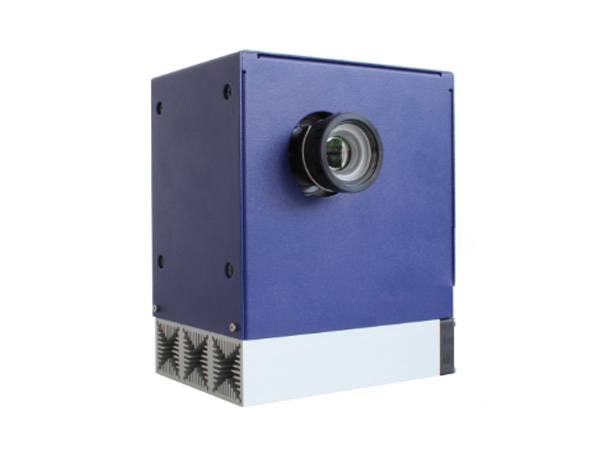

多色工業級DLP光學投影模組，STVL-07-2.0-RGB

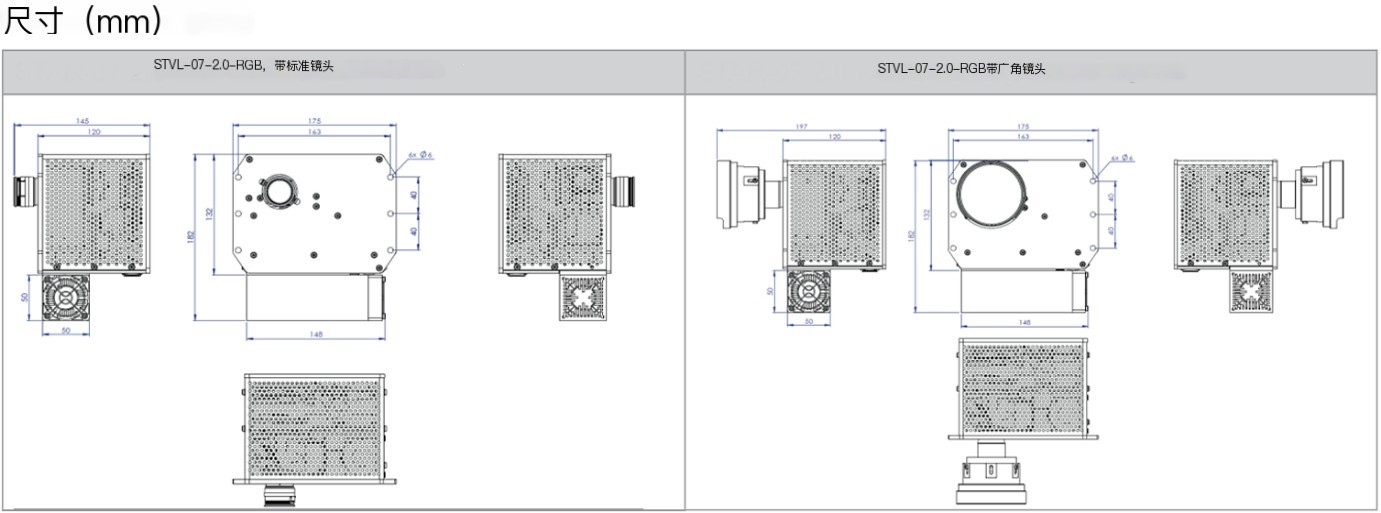

STVL-07-2.0-RGB投影儀，可選RGB，配備三個大功率LED光源和一個集成冷卻系統。典型的用例是3D體積顯示、3D測量、增強現實應用和機器視覺照明。除此之外，新出現的應用程序也得到了開放SDK接口的良好支持。STVL-07-2.0-RGB有兩個鏡頭選項，一個是具有變焦功能的標準投影鏡頭，另一個是固定焦距的廣角鏡頭。

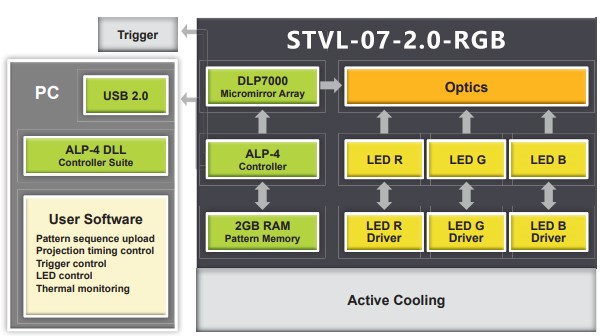

STVL-07-2.0-RGB的中央控制單元通過USB 2.0連接，實現圖案上傳、顯示和同步。集成觸發設施在其光耦接口支持寬電壓范圍，并且是軟件可編程的。LED光源的數字驅動器可方便地訪問電源設置和溫度讀數，以進行熱管理。

ALP-4.2控制器套件是中央編程工具，為高級產品開發提供了所有必要的功能。圖案序列通過無損壓縮的USB 2.0傳輸從PC上傳到板載存儲器。STVL-07-2.0-RGB是USB 2.0連接，實現模式上傳、顯示和同步。三個LED光源的三個單獨的數字驅動器可以方便地訪問電源設置和溫度讀數，以便對每個LED進行熱管理。此外，每個LED都由可編程高速控制線選通。集成觸發設施支持用于外部主控或從控模式的可選電壓電平。顯示序列的屬性，例如，比特深度、圖片時間、觸發模式、重復可以自由定義，以滿足各自的應用要求。ALP-4.2固件將模式從板載SDRAM存儲器流式傳輸?shù)紻LP7000微鏡陣列，其中輸入模式被一一映射到鏡。模式在全局重置模式下更新；這意味著所有鏡像在幾微秒內同時切換。通過控制每個反射鏡的開啟時間來生成灰度值模式，從而產生精確的灰度值線性。最大全局陣列切換速率為22727幀/秒。多個STVL-07-2.0-RGB設備可以并行運行，方便地從同一應用程序進行控制，并通過觸發設備精確同步。ALP–4.2 API經過充分驗證，DLL支持C++、C#、Visual Basic（.NET）、Python、MATLAB、LabVIEW和其他開發平臺。Microsoft?操作系統支持最新的Windows?版本，包括32位和64位。ALP-4 USB 2.0驅動程序功能強大，經過驗證，符合UIF標準，并在工業和醫療應用中得到全天候驗證。

光學和熱設計

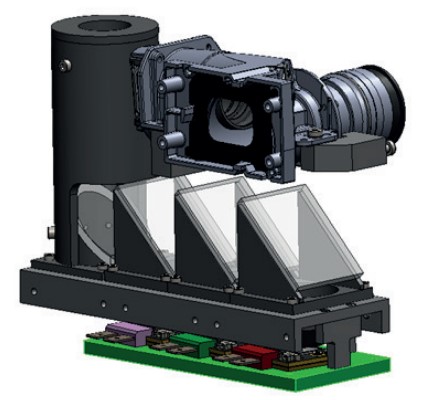

每個LED的紅光、綠光和藍光輸出被組合并通過二向色鏡系統饋送到均化器（光隧道）中。STVL-07-2.0-RGB的輸出顏色可以在全幀率下進行RGB切換。包括一個帶主動冷卻器的通用銅散熱器，用于LED光源的熱管理。ALP-4.2的溫度監測設施提供了確保LED在規定范圍內安全運行所需的所有信息。

LED選項

*連續投影的典型值，脈沖操作可能產生更高的輸出

鏡頭選項

每種顏色的幀速率

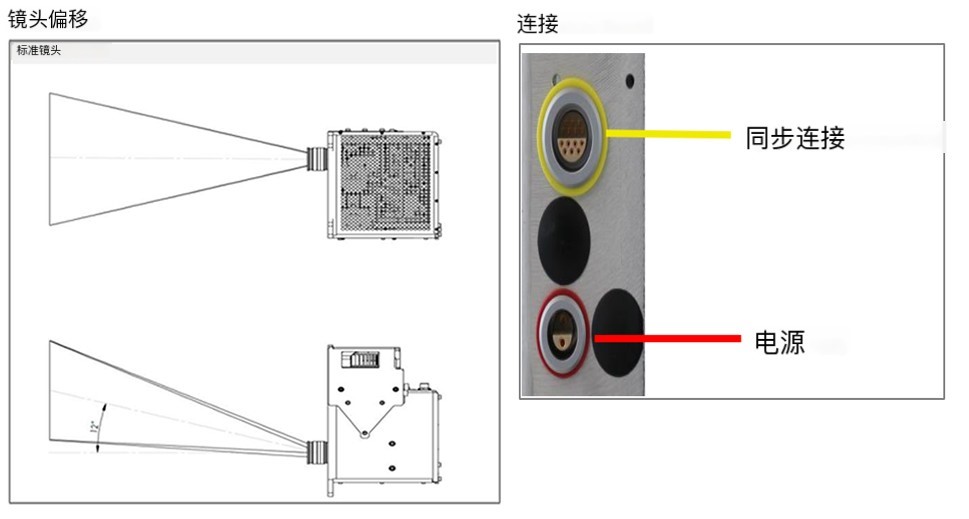

常規規格

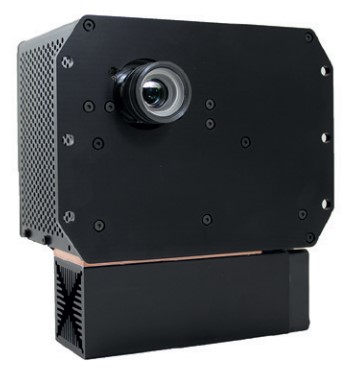

工業級DLP光學投影模組，STVL-07-3.0-UV/VIS/RGB

STVL-07-3.0-UV/VIS/RGB是一款基于微鏡技術的高性能DLP?投影模組，旨在滿足苛刻的工業應用。自20多年以來，DLP技術廣泛應用于多媒體和數字電影，已成為工業解決方案的重要工具。STVL-07-3.0-UV/VIS/RGB投影儀的核心是一個0.7“DLP芯片，由1個024x768反射鏡陣列組成。這些雙穩態反射鏡在微秒內翻轉到相反的傾斜位置，以產生所需的圖案。STVL-07-3.0-UV/VIS/RGB為每個單獨的反射鏡提供精確的高速控制，使投影輸出具有出色的靈活性和圖案幀率。投影儀配備了大功率LED光源，這是該設備緊湊耐用設計的關鍵。典型的使用案例包括機器視覺照明、3D掃描、工業曝光和增材制造。除此之外，新出現的應用程序也得到了開放SDK接口的良好支持。STVL-07-3.0-UV/VIS/RGB有兩個鏡頭選項，一個是具有變焦功能的標準投影鏡頭，另一個是固定焦距的廣角鏡頭。

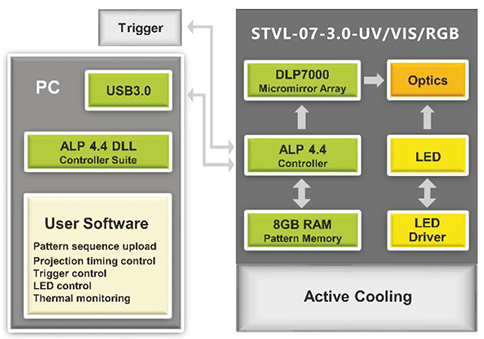

STVL-07-3.0-UV/VIS/RGB的中央控制單元采用USB3.0連接，實現圖形上傳、顯示和同步。集成觸發設施支持可選擇的電壓電平，并可通過軟件編程。LED光源的數字驅動器可方便地訪問電源設置和溫度讀數，以進行熱管理。

ALP-4.4控制器套件是中央編程工具，為產品開發提供所有必要的功能。圖案序列通過無損壓縮的USB3.0傳輸從PC上傳到板載存儲器。顯示序列的屬性，例如，比特深度、圖片時間、觸發模式、重復可以自由定義，以滿足各自的應用要求。ALP-4.4固件將模式從板載SDRAM存儲器流式傳輸?shù)紻LP7000微鏡陣列，其中輸入模式被一一映射到鏡。模式在全局重置模式下更新；這意味著所有鏡像在幾微秒內同時切換。通過控制每個反射鏡的開啟時間來生成灰度值模式，從而產生精確的灰度值線性。最大全局陣列切換速率為22727幀/秒；甚至可以通過微鏡陣列的部分更新來實現更高的幀速率。多個STVL-07-3.0-UV/VIS/RGB設備可以并行運行，方便地從同一應用程序進行控制，并通過觸發設備精確同步。ALP-4.4 API已被證明適用于所有DLPC410芯片組；DLL支持C++、Python  LabVIEW、.NET等開發平臺。Microsoft?操作系統支持最新的Windows?版本，包括32位和64位。ALP-4 USB3.0驅動程序功能強大，經過驗證，符合UIF標準，并在工業和醫療應用中得到全天候驗證。

LED選項

*STVL-07-3.0-RGB中不可用
 **635nm可根據要求提供
***連續投影的典型值，脈沖操作可能產生更高的輸出

鏡頭選項

幀速率

灰度線性度

ALP-4支持精確的位平面定時，實現與同步相機記錄相關的出色灰度線性?；叶戎灯钚∮跐M刻度值的0.06%。

常規規格

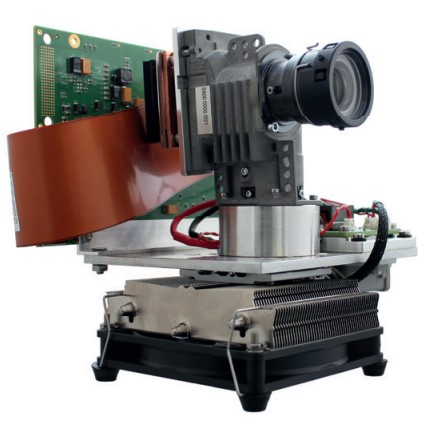

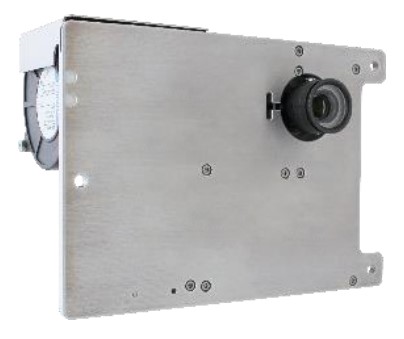

單色 LED 光學投影模組， STVL-3.0-EVM-UV/VIS/NIR

STVL-3.0-EVM-UV/VIS/NIR是一款基于微鏡技術的高性能DLP單色  LED 光學投影模組，旨在滿足苛刻的工業或研究應用。

STVL-3.0-EVM-UV/VIS/NIR提供以下模塊：

• STVL-V-6501視覺

• STVL-V-650L近紅外

• STVL-V-7001可見/紫外

	STVL-V-6501 VIS基于0.65''1080p DLP芯片（DLP6500）和DLPC910控制器，可在可見光范圍（400-700 nm）內實現高達10 309 Hz的二進制圖案速率，光功率密度高達25 W/cm2
	STVL-V-650L    NIR采用0.65“WXGA DLP芯片（DLP650LNIR）和DLPC410控制器，在近紅外范圍（800-2000    nm）內支持高達10752 Hz的二進制模式速率，在950 nm-1150 nm之間的光功率密度高達500 W/cm2。
	STVL-V-7001    VIS/UV通過其0.7“XGA DLP芯片（DLP7000/DLP7000UV）和DLPC410控制器在可見光范圍（400-700    nm）或紫外線范圍（363-420 nm）內創建高達22 727 Hz的二進制圖案。

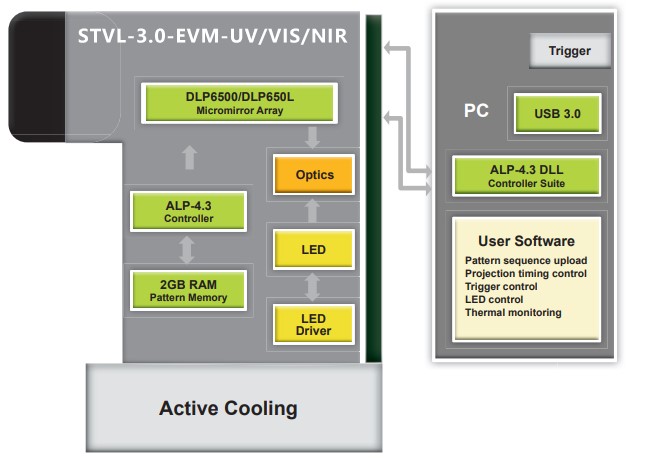

STVL-3.0-EVM-UV/VIS/NIR的中央控制單元采用USB 3.0連接，實現模式上傳、顯示和同步。集成觸發設施在其光耦接口支持寬電壓范圍，并且是軟件可編程的。LED光源的數字驅動器可方便地訪問電源設置和溫度讀數，以進行熱管理。

STVL-3.0-EVM-UV/VIS/NIR單色LED燈引擎基于STAR  CORE光學器件、冷卻系統、ALP-4.3軟件，并集成了高功率LED，包括高達24  a的LED驅動器。

以下LED波長可用于：

• λ[nm]=405/460/525/615/白色（DLP6500）

• λ[nm]=730/850/940（DLP650LNIR）

• λ[nm]=405/460/525/615/白色（DLP7000）

• λ[nm]=365/385/405（DLP7000UV）

STVL-3.0-EVM-UV/VIS/NIR的LED驅動器由I2C命令控制，用于設置LED電流和讀取LED熱敏電阻輸出，并與我們的V模塊無縫集成。

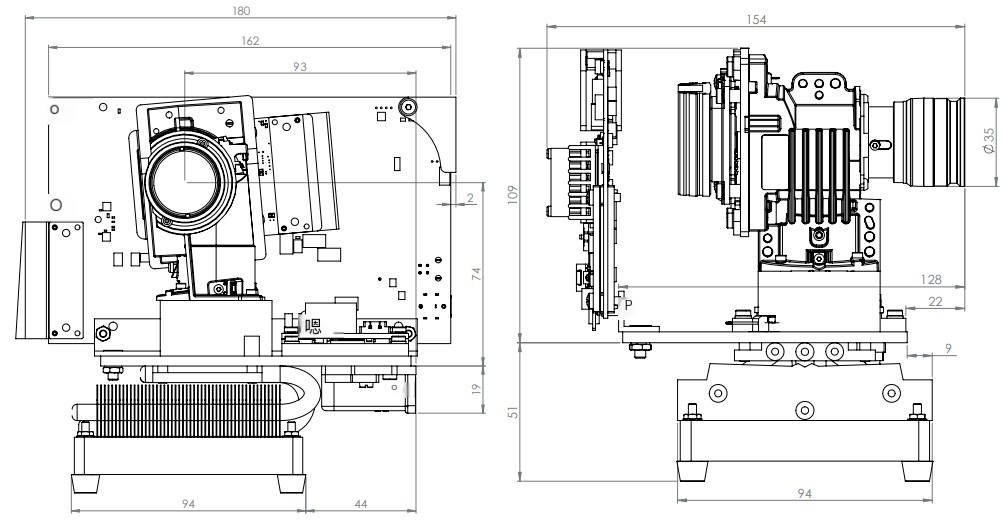

STVL-3.0-EVM-UV/VIS/NIR的尺寸[mm]

使用SuperSpeed  STVL-V-650L NIR（作為示例）
 電源：STVL-3.0-EVM-UV/VIS/NIR自帶電源，專為LED驅動器設計，最大輸出為24  a DC。
規格：輸入100–240  V~2A，50–60 Hz輸出19  V/7.89 A

3D相機模組-可定制開發

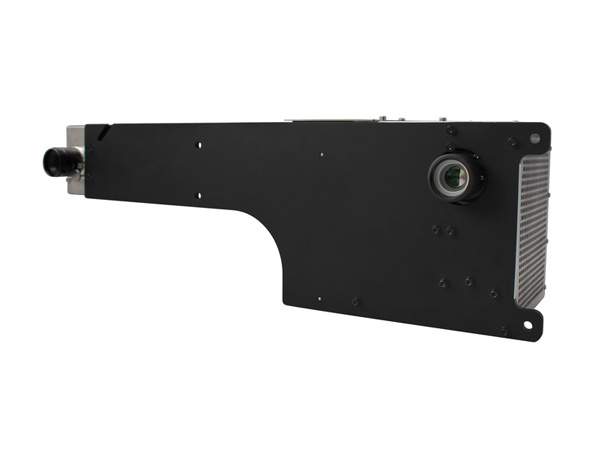

STVL系列直接鏈路傳感器DLS模塊

3D相機模組（直接鏈路傳感器DLS模塊）適合應用于需要定制化 3D 相機應用場景，將傳感器硬件與強大的軟件庫相結合。不同于市面上其他 3D 相機3D智能相機，客戶可以根據自己的應用，定制化自己的 3D 相機解決方案。傳感器硬件支持一個或兩個索尼 cmos 圖像傳感器，這些傳感器通過 FPGA 連接到 ViALux 的高性能 DLP 投影單元，以便所有組件在內部精確同步。集成商通過 Direct Link 架構，減少的接口和布線，提高了系統的可靠性。強大的 3D 掃描 API 已成功應用于所有STVL系列3D  掃描儀產品，該軟件直接自動提供 (x, y, z) 坐標以用于  3D 機器視覺?？蛻艨梢愿鶕?jù)他們的應用知識專注于通過他們自己的軟件開發創造附加值。

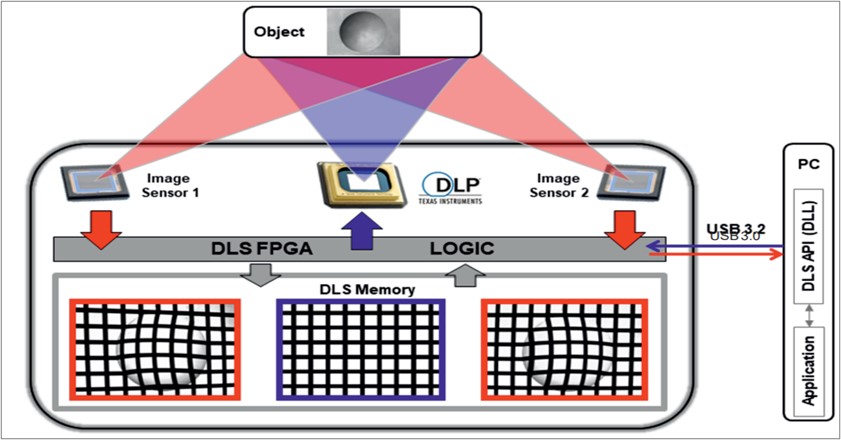

3D相機的模組的架構如圖所示。FGPA用于控制用于快速和精確圖案投影的高性能 DLP 芯片和用于數字成像的圖像傳感器。圖案生成和圖像記錄精確同步，也可以用于ROI區域數據的讀出。圖像傳感器幀率可以從166FPS到5000FPS。一系列用戶定義的投影模式可以被上傳到 DLS 內存 (RAM)，數據可用于單個投影或投影循環。被拍攝的物體由傳感器記錄，圖像緩存在板載 RAM 中，該 RAM 可容納多達  1.592 張圖片（10 位，1.920 x 1.200 像素），可以被下載到 PC 進行進一步處理。所有數據流操作均由一個 FPGA 設備執行，從而實現出色的實時精度。模組通過在USB 3.2 SuperSpeed 實現與板載 RAM 之間的數據流傳輸。無損實時壓縮進一步增強了上傳功能，并且像素合并可作為圖像下載的選項。

3D相機模組優點

DLS 工作原理為需要靈活場景照明的機器視覺應用提供了顯著優勢：

• 投影和成像組件精確同步

• 高帶寬傳輸獨立于 PC 運行

• 硬件集成保證實時數據流

• DLS-Module 只需要一個 USB3.2 接口

• 清晰的 API 軟件促進應用程序的快速開發

DLS系統規范

型號

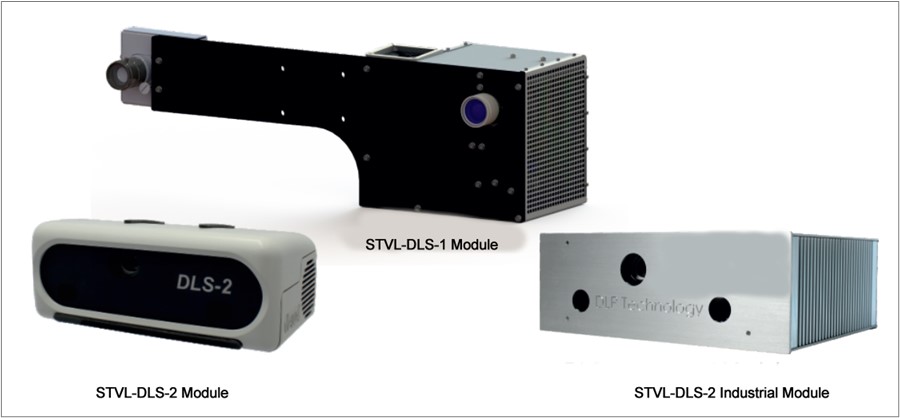

STVL-DLS-1和STVL-DLS-2模塊分別處理不同的視場和工作距離（WD）。對角線視場（DFOV）由DFOV=0.69 x WD給出。STVL-DLS-1。STVL-DLS-2工業模塊是STVL-DLS-2模塊的一個版本。STVL-DLS-2工業模塊配有防塵外殼和用于工業用例的被動冷卻。兩個DLS模塊的光源為持久的高功率LED。

額外的軟件包zSnapper SDK（zSn.dll）是我們DLS模塊的可選擴展，可實現高速、高精度的3D坐標采集。這個強大的3D?已經為我們的3D掃描儀開發了測量軟件，現在已在模塊級別發布。它直接自動提供（x，y，z）坐標，用于3D機器視覺。

3D成像掃描系統產品

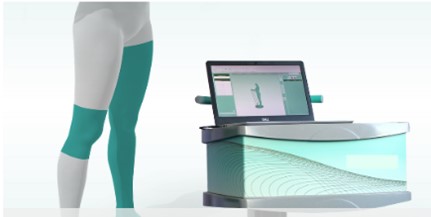

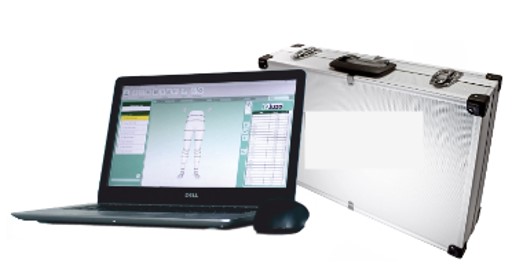

我們的3D掃描系統的應用之一用于緊身衣、全身測量、假肢、矯形技術和姿勢分析領域。該系統為用戶提供了用戶友好的用戶界面，其特點是易于使用。該系統不固定在特定位置，可以以節省空間的方式收起，并在組裝后立即準備使用。

	3D身體測量由3D掃描系統組成，該系統是一種優化的解決方案，可用于醫療用品商店，為客戶提供壓縮產品。掃描系統由一個移動設備推車和插件組成。
	Link是3D掃描系統的移動擴展，可實現與位置無關的皮膚和拉伸尺寸的移動數據采集，用于供應圓形和扁平針織產品?？蛻魯?shù)據和手動測量記錄在平板電腦中，并直接傳輸回商店，進入儀器軟件。整個系統可用于訂購過程的快速數字處理。

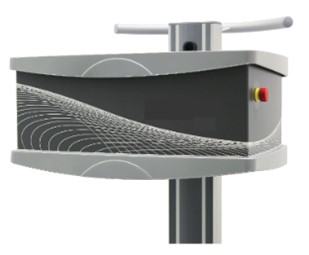

	Compact3D掃描系統在空間要求和軟件功能范圍方面都特別適合藥店的需求?？s短的工作距離允許3D掃描系統在較小的房間中使用。如果不需要該設備，可以快速且節省空間地將其收起。
	有了光掃描系統，我們希望讓我們的客戶有機會在產品演示后立即在壓縮襪的供應中使用掃描軟件的優勢。通過手動確定的尺寸的轉移，從產品配置到在線商店中尺寸的轉移或到ERP軟件的所有后續步驟都可在軟件中供用戶使用。如果醫療用品商店的超市沒有為3D掃描系統提供足夠的空間，則可以將該產品作為獨立產品購買。

請聯系我們了解更多信息。
