脈沖選擇器/腔倒空器是高速聲光調制器，可以將脈沖序列中的單個激光脈沖分離并轉移到新的光路。兩者都需要非常短的上升時間和低占空比。上升/下降時間短至4ns，并且可以使用多種材料，我們可以創建一個完整的解決方案，以快速，同步地選擇單個激光脈沖。
我們一站式供應各種類型的自由空間腔倒空器,脈沖選擇器,脈沖拾取器,腔倒空器,高速聲光調制器，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們的產品經理！

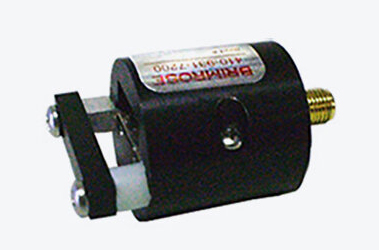

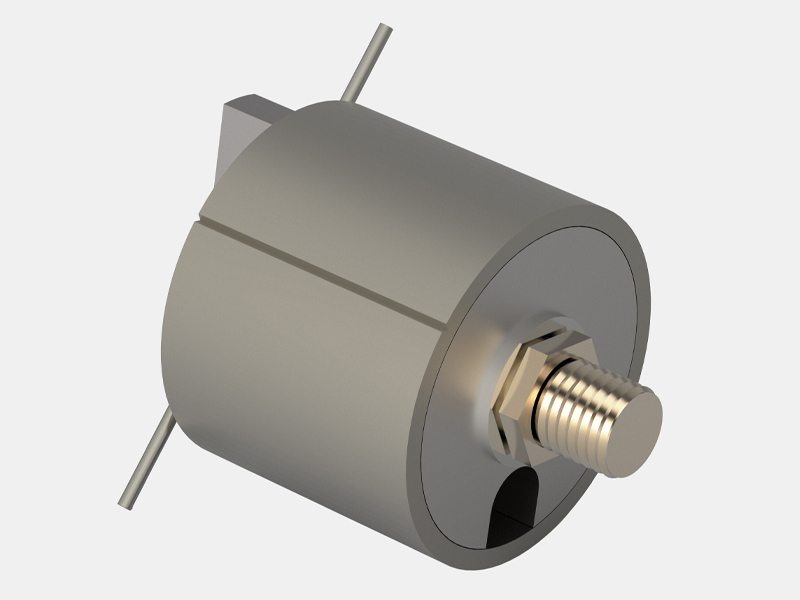

脈沖選擇器（pulse picker，也稱脈沖拾取器或腔倒空器）是一種高速聲光調制器，可將脈沖序列中的單個激光脈沖提取并轉移到新的光路。在鎖模激光器的腔內使用腔倒空器與在外部使用脈沖選擇器的功能相同。兩者都采用高速聲光晶體和專門的設計技術，在低占空比下工作時保持最小的上升時間來選擇具有速度同步的單個激光脈沖。
我們的聲光脈沖選擇器旨在最大限度地提高衍射效率，并在低占空比下工作時最大限度地減少上升/下降時間，并實現短至4ns的上升/下降時間。為了達到所需的速度（通常<0.1mm），需要對器件內的光束進行緊密聚焦，從而產生非常高的輸入功率密度。我們領先的技術和嚴格的制造標準和高質量的晶體最大限度地減少散射,增加承受光功率，減反鍍膜使插入損耗最小化。
通過使用高射頻載波頻率和優化鏡片我們的脈沖選擇器和腔倒空器可在偏轉和未偏轉光束之間提供高達75mrad大角度分離，這使得可在保持500:1的靜態對比度時能輕易分離兩個光束。想要實現與激光脈沖串的精確同步，射頻驅動器的選擇極其重要。驅動器的控制優化了射頻驅動脈沖的形狀和延遲。利用控制回路對調制信號進行同步和優化，以選擇最佳的脈沖拾取時間。雖然可以實現>20db，與相鄰脈沖和后續脈沖相關的消光比也會受到驅動器選擇的影響。
| 型號 | 波長 | 工作頻率 | 有效孔徑 | 上升/下降時間 | 光學材料 | 驅動器推薦 |
| I-M041-2.5C10G-4-GH50 | 1030–1064nm | 40.68MHz | 2.5mm | 113ns/mm | 石英晶體 | 緊湊型低功耗AOM和聲光Q開關電源 |
| I-M080-2C10G-4-AM3 | 1030–1064nm | 80MHz | 2.0mm | 113ns/mm | 石英晶體 | 緊湊型低功耗AOM和聲光Q開關電源 |
自由空間聲光腔倒空器通常用于鎖模激光腔中，從循環的脈沖能量中分離出單個光脈沖，使幾乎所有的激光能量都以單光脈沖的形式從諧振腔中排出。腔倒空器可提供高峰值功率和更高的重復頻率。高速脈沖選擇器通常用于激光腔外部的高速光脈沖選擇，可用于從高達100MHz到幾個GHz脈沖重復率的快速激光脈沖串中提取單個脈沖，并將脈沖重新定向到不同的光路中。腔倒空式激光器，脈沖選擇器通常也被叫做腔倒空器，它僅在第N次往返行程中從腔中提取循環脈沖。脈沖選擇器在大多數情況下是配有快速電子驅動器的電光調制器或聲光調制器。
主要特點
可用空間
高衍射效率
小尺寸
UV-VIS 光學范圍
布魯斯特角入射
高調制帶寬
高達400MHz的頻率
更高的重復頻率
實驗室版
可提供定制配置
主要應用
用于產生具有更高脈沖能量的超短脈沖的鎖模激光器
再生放大器中脈沖的注入和提取
OEM設計
腔倒空器
| 型號 | TECD-380-95-543 | TECD-380-50-780 | TECD-380-95-800 | FSCD-250-54-BR-400 | FSCD-380-92-BR-800 |
| 基質 | 二氧化碲 | 二氧化碲 | 二氧化碲 | 二氧化碲 | 熔融石英 |
| 激光波長 | 543 | 780 | 800 | 250-450 | 800 |
| 有效孔徑 | 0.30 | 0.30 | 0.10 | 0.10 | 0.10 |
| 中心頻率(MHz) | 380 | 380 | 380 | 250 | 380 |
| 3dB調制帶寬(MHz) | 95 | 50 | 95 | 54 | 92 |
| 光傳輸(%) | >95 | >95 | >98 | >98 | >98 |
| 最大衍射效率 (%) | 70%@1W | 40%@1W | 60%@2W | 70%@5W | 30%@10W |
| 上升時間 (nsec)/光尺寸斑 (μm) | 10ns/31μm | 20ns/62μm | 5.8ns/29μm | 10ns/72μm | 6ns/42μm |
| 聲速(m/s) | 4.2E+3 | 4.2E+3 | 4.2E+3 | 5.96E+3 | 5.96E+3 |
| 波前失真 | λ/10 | λ/10 | λ/10 | λ/10 | λ/10 |
| 布拉格角 | 1.4mrad | 2.0mrad | 36mrad | 9mrad@450nm | 25mrad |
| 輸入阻抗 | 50Ω | 50Ω | 50Ω | 50Ω | 50Ω |
| 光偏振 | 線性 | 線性 | 線性 | 線性（垂直） | 線性（垂直） |
| 駐波比 | 2.1:1 | 2.1:1 | 2.1:1 | 2.1:1 | 2.1:1 |
| 推薦射頻驅動器 | FFJ-XX-B3-FY | FFJ-XX-B3-FY | FFJ-XX-B3-FY | FFJ-XX-B3-FY | FFJ-XX-B3-FY |
脈沖選擇器
| 型號 | TEPP-200-40-BR | FSPP-380-76-BR |
| 基質 | 二氧化碲 | 熔融石英 |
| 激光波長 (nm) | 700–1200nm | 700–1200nm |
| 主動光圈 | 0.10 mm | 0.10mm |
| 中心頻率 | 200MHz | 380MHz |
| 數字調制帶寬 | 40MHz | 80MHz |
| 光傳輸 | > 99.8% | > 99.8% |
| 衍射效率 | ~ 40-50% | > 25% |
| 上升時間 | 14ns | 6ns |
| 聲速 | 4.2E+3m/s | 5.96E+3m/s |
| 射頻功率（W） | 2（最大50%占空比） | 10（最大10%占空比） |
| 布拉格角/分離角 | 29/59mrad | 25/50mrad |
| 波前失真 | λ/10 | λ/10 |
| 輸入阻抗 | 50Ω | 50Ω |
| 光偏振 | 線性 | 線性 |
| 駐波比 | 2:01 | 2:01 |
| 射頻連接器 | SMA | SMA |
| 推薦驅動器 | FFJ-XX-B3-FY | FFJ-XX-B3-FY |
