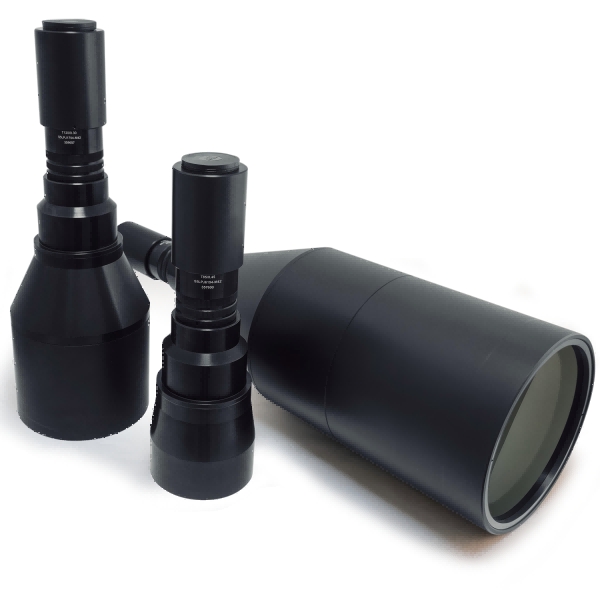

在機器視覺、精密測量和半導體檢測領域，一個微小的畸變或角度誤差可能導致整個系統的失效。這時，遠心鏡頭（Telecentric Lens）便成為確保成像一致性和測量精度的關鍵利器。Sill Optics推出的T120/0.30（S5LPJ1794系列）與T150/0.45（S5LPJ6194系列）鏡頭，以其物方遠心設計（Object-Sided Telecentric）和卓越性能，成為工業精準成像的可靠保障。

核心優勢：為何遠心設計無可替代？

遠心鏡頭的核心價值在于其獨特的光路設計：

1.消除透視誤差： 傳統鏡頭成像時，物體離鏡頭越遠顯得越?。ń筮h?。６锓竭h心鏡頭確保只有與光軸近乎平行的光線進入鏡頭（最大遠心誤差僅0.007°-0.014°）。無論物體在景深內如何移動，其在圖像中的尺寸保持恒定。

2.無視深度變化： 對于厚度不一或表面不平整的物體（如芯片、精密零件），遠心鏡頭能提供邊緣清晰、尺寸一致的圖像，極大提升測量和缺陷檢測的準確性。

3.低畸變控制： 兩款系列鏡頭最大畸變控制在0.43%（T120）和0.67%（T150）以內，確保圖像幾何保真度，是尺寸測量的基礎。

型號解析：T120/0.30 vs T150/0.45 如何選？

兩款鏡頭雖同為物方遠心，但參數差異決定了其應用場景：

選型指南：

• 需要大視野、較長工作距離？ 選T120/0.30 (S5LPJ1794)。例如大型PCB板整體定位、機械臂抓取大尺寸工件。

• 追求更高分辨率、緊湊空間？ 選T150/0.45 (S5LPJ6194)。例如半導體晶圓缺陷檢測、微小零件尺寸測量。

卡口選擇：F-Mount 還是 M42？不只是螺絲區別

兩種接口版本（FMO = F-Mount, M42 = M42×1螺口）的核心光學參數完全一致，關鍵區別在于機械接口：

1.法蘭后距 (Flange Back Distance):

• F-Mount: 46.50 mm (標準工業相機接口，如Basler, FLIR)。

• M42: 12.00 mm (經典攝影鏡頭螺紋口，需接圈適配)。

2.工程考量：

• F-Mount: 集成度高，鎖緊穩固，抗震性好，適合高速動態檢測環境。

• M42: 靈活性高，可通過不同厚度接圈微調后焦，成本可能更低，適合靜態或預算敏感場景。

性能深挖：從數據看成像實力

1.寬光譜覆蓋 (400-900 nm)： 設計波長450-700 nm（可見光），但特別備注支持800-900 nm近紅外波段（工作距離需微調至289.3mm/182.7mm），適用于紅外照明或需要穿透特定材料的場景。

2.MTF (調制傳遞函數) 表現： 數據表提供了486nm波長下不同視場位置的MTF曲線。

• T120鏡頭在53mm視場高、低頻區均保持較高對比度（>0.6 @60 lp/mm），中心視場更優。

• T150鏡頭在36mm視場表現穩定，表明在較大視場內能保持較好的細節分辨能力，滿足高精度需求。

3.可變光圈 (Manual Iris)： 手動調節光圈控制進光量和景深，適應不同光照條件和檢測需求。

應用場景：遠心鏡頭施展拳腳的戰場

1.精密尺寸測量： 手機零部件、精密軸承、連接器引腳間距測量（依賴低畸變、無視差）。

2.表面缺陷檢測： LCD屏壞點、玻璃劃痕、金屬表面凹坑（依賴高分辨率、均勻照明）。

3.自動化定位引導： 機器人抓取芯片、SMT貼片定位（依賴大景深、穩定成像）。

4.半導體與電子： 晶圓對準、BGA焊球檢測、PCB板通孔質量（依賴高放大率、近紅外能力）。

5.生物醫學： 微流控芯片分析、藥片分揀（依賴無透視變形）。

選型與使用建議

1.明確核心需求： 視野大小、工作距離限制、精度要求（分辨率/畸變）、工作波長。

2.匹配傳感器： 數據表提供了不同靶面尺寸（1.5", 28.2mm, 32.6mm）對應的最大物方視場，確保鏡頭覆蓋您的相機芯片。

3.接口與配件： 根據相機接口選擇F或M42版本，標配SSSET0020安裝架確保穩固。

4.光照與光圈： 利用可變光圈優化景深和亮度，搭配合適的遠心光源（如平行背光）發揮最佳效果。

5.紅外應用注意： 若使用800-900nm波段，需按備注調整工作距離并進行對焦校準。

精準世界的標尺

Sill Optics的T120與T150遠心鏡頭系列，憑借其嚴格的物方遠心設計、可控的低畸變、寬光譜適應性以及靈活的接口選擇，為工業自動化和科學研究的精準成像樹立了可靠標桿。它們不僅是捕捉圖像的“眼睛”，更是衡量真實物理世界的精密“標尺”。在追求微米級精度的賽道上，選擇合適的遠心鏡頭，意味著為整個視覺系統的穩定與可靠奠定了基石。當生產線上的零件以毫秒速度通過，當顯微鏡下的微觀結構需要精確量化，正是這些精密的光學器件，默默守護著工業制造的“火眼金睛”。
