脈沖選擇器是一種電控光學開關，用于從快速脈沖序列中提取單個所需的多個脈沖。

大多數情況下，超短脈沖是由鎖模激光器產生的，以脈沖列的形式，脈沖重復速率在10MHz-10GHz量級。由于各種原因，通常需要從單個脈沖列中提取特定的脈沖，例如只允許特定脈沖通過而阻止其它的脈沖。這可以采用一個脈沖選擇器來實現，它是一個電子學控制的光學開關。

脈沖選擇器的原理

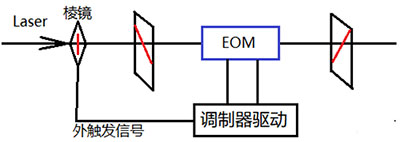

如下圖，脈沖激光經過棱鏡分為兩束，經過格蘭棱鏡后，以一定的偏振態入射EOM后，由于電致晶體產生電光效應，使出射光發生偏轉，以合適偏振態透過棱鏡；另外一束光在探測器上產生電信號，電信號經過調制器驅動處理、放大后，給EOM提供驅動提供參考信號，驅動根據參考信號輸出高壓脈沖信號，在調制器上產生電光效應；

給晶體施加電壓，電場導致晶體中分子發生取向，呈現各向異性，產生雙折射，使尋常光與非尋常光折射率呈現差異，最終表現光束偏轉。折射率變化與電壓呈線性關系的稱為普克爾效應；而常用的非線性晶體KTP被用來做普克爾盒；

目前，普克爾盒常用晶體的半波電壓基本在1000V~1800V之間，但是比較通用的驅動芯片MOSFET耐壓值大多小于1000V，而MOSFET由于自身工藝導致開關頻率又做不快，通常在幾百KHz，而cmos晶體管的工作頻率可以達到幾十MHz，但是常見管子的耐壓值又比較低，只有700V左右；

一款優秀的脈沖選擇系統對于晶體來說，需要考慮半波電壓、工作頻率、透過率等，但是目前最大局限還是半波電壓稍高，給驅動設計帶來很高的要求。

脈沖選擇器的重要性質

根據不同的應用要求，需要用到脈沖選擇器一些不同的特性：

• 開關時間（尤其是入射脈沖重復速率高時）

• 開關的峰值重復速率

• 透射脈沖的能量損耗

• 抑制不需要脈沖的程度

• 光學帶寬（尤其是寬帶脈沖）

• 色散（尤其是寬帶脈沖，例如，長度小于100fs）

• 光學非線性（尤其是脈沖峰值功率很高）

• 開放孔徑的尺寸

• 外尺寸

• 對準靈敏度（接受角）

• 電子學驅動器的能力

脈沖選擇器的類型

大多數情況下，脈沖選擇器是電光調制器或者聲光調制器，與適合的電子學驅動器相結合。如果是電光調制器件，脈沖選擇器包括普克爾斯盒和一些偏振光學器件，例如薄膜偏振片；普克爾斯盒調控偏振態，偏振片則根據脈沖的偏振態可使其通過或阻止。

聲光脈沖選擇器的原理是施加短的射頻脈沖到聲光調制器上，將不需要的脈沖反射到別的方向上。反射的脈沖然后通過孔徑，而其它的脈沖則被阻止。

另一種情況下，調制器的速度都是由脈沖列中脈沖的時間間隔決定的（即，由脈沖源的脈沖重復速率決定），而不是由脈沖長度決定。

脈沖選擇器的電子學驅動器需要滿足附加的條件。例如，它可以采用光電二極管中產生的信號，感知原始的脈沖列，從而將開關與入射脈沖合成。觸發信號可在任意時間輸入，電子學裝置會在適當?shù)臅r(shí)間作用在開關上使其后面的入射脈沖透過。
